Cobolt社 05シリーズ

高出力と狭線幅を両立した単一周波数CWレーザー

Cobolt社05-01 シリーズは、320nm ~ 1064nmの固定波長で動作する、高出力・単一周波数の連続発振（CW）ダイオード励起レーザーです。
単一周波数発振による狭線幅と長いコヒーレンス長に加え、最大3 Wの高出力を実現し、干渉・ホログラフィー・ラマン分光・量子光学など、光強度とスペクトル品質の両立が求められる用途に適しています。
さらに、制御エレクトロニクスをレーザーヘッドに完全内蔵した「05-iE」オールインワン構成も用意されており、外部コントローラ不要のコンパクトなシステム構築が可能です。

☆ Cobolt 05シリーズが選ばれる理由

  • 広い温度範囲にわたって安定した単一周波数動作
  • 対応波長：320nm, 349nm, 355nm, 457nm, 473nm, 491nm, 515nm, 532nm, 561nm, 640nm, 660nm, 785nm, 830nm, 1064nm
  • 電子回路内蔵のオールインワン構成あり(05-iE)
  • 最大 3W の高出力
  • TEM00・低ノイズの高品質ビーム
  • 完全密閉・耐環境性に優れた高信頼設計
  • 24か月保証（使用時間制限なし）
Cobolt社 05シリーズ
カタログダウンロード：
05シリーズ
カタログ

index

主な特長・仕様

モデル 波長 出力 ノイズ
（rms）		 スペクトル線幅
（半値全幅）		 保証期間
Zydeco 319.8 ± 0.3nm 20mW <0.7% <500kHz 1年間
Kizomba 348.9 ± 0.3nm 50mW
Zouk 354.8 ± 0.3nm 10, 20mW <0.2%
Twist 457.0 ± 0.3nm 100, 200, 300mW
Blues 473.0 ± 0.3nm 100, 200, 300mW
Calypso 491.5 ± 0.3nm 200mW <0.5% 2年間
Fandango 514.8 ± 0.3nm 300mW <0.2% 1年間
Samba 532.1 ± 0.3nm 500, 1000,
1500, 1800mW		 <0.1% 2年間
Jive 561.2 ± 0.3nm 300, 500, 750, 1000mW
Bolero 639.6 ± 0.6nm 300, 500mW <1% 1年間
Flamenco 659.6 ± 0.3nm 300, 500mW <0.1% 2年間
Disco
 		 785 ± 0.3nm 500mW <0.3% <100kHz 1年間
830.0±0.3nm
Rumba 1064 ± 0.6nm 500, 1000,
2000, 3000mW		 <0.1% <500kHz 2年間

高出力・単一周波数設計

  • 最大 3W のCW出力に対応
  • 単一周波数発振による狭線幅（<1MHz）
  • 高出力でもビーム品質とスペクトル純度を維持

低ノイズ・高安定ビーム特性

  • TEM00ビームによる高い空間品質
  • 強度ノイズ < 0.1 % rms
  • 干渉計測・ホログラフィーに適した安定出力

光フィードバックに強い堅牢設計

  • 反射戻り光の影響を受けにくい設計
  • 外部アイソレータなしでも安定動作が可能
  • 複雑な光学系・OEM装置への組み込みに適合

05-iE オールインワン構成による高い実装性

  • 制御エレクトロニクスをレーザーヘッドに内蔵
  • 外部コントローラ不要で省スペース化を実現
  • 装置設計の簡素化・信頼性向上に貢献

アプリケーション｜Cobolt 05シリーズの主な用途

  • ホログラフィー
  • 干渉計測
  • ラマン分光
  • 超解像顕微鏡
  • 粒子解析
  • ブリルアン散乱
  • フローサイトメトリー
  • 半導体検査
  • 原子・イオントラッピング

▶ 低出力モデル(04シリーズ)はこちらから

波長別仕様
  • ZydecoTM™
  • Zouk™
  • Twist™
  • Calypso™
  • Fandango™
  • Samba™
  • Jive™
  • Borelo™
  • Flamenco™
  • Rumba™
  • Zydeco™　319nm
    中心波長と精度(nm) 319.8 ± 0.6
    出力(mW) 20
    ノイズ,20 Hz – 20 MHz(pk – pk) < 5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.5%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 0.8
    空間モード(TEM00) M² < 1.2
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz

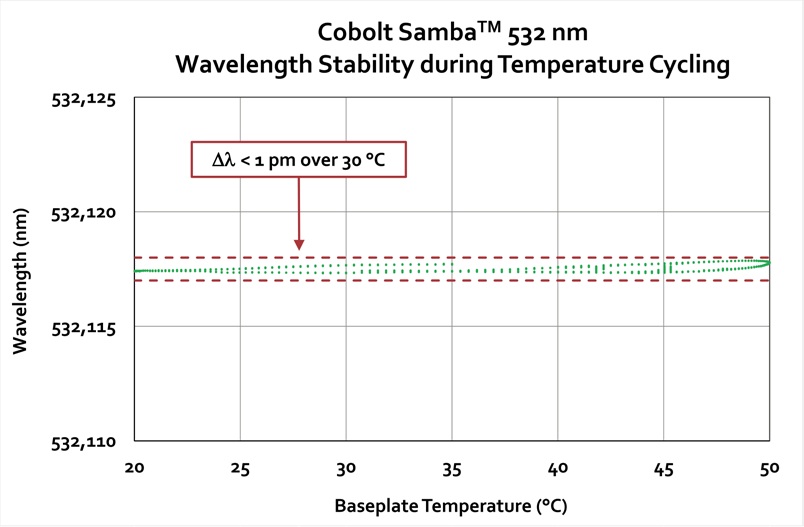

    波長安定度(ウォームアップ後) < 1 pm(± 2℃,8時間)
    ビーム真円度 > 0.90 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    保証期間 1年間または3000 時間
  • Zouk™　355nm
    中心波長と精度(nm) 354.8 ± 0.3
    出力(mW) 10 20
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%
    ノイズ,20 Hz – 20 MHz(rms) < 0.2%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 0.8
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.90 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W

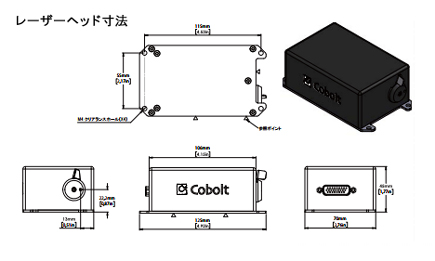

    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 1年間(稼働時間制限無し)
  • Twist™　457nm
    中心波長と精度(nm) 457.0 ± 0.3
    出力(mW) 100 200
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%
    ノイズ,20 Hz – 20 MHz(rms) < 0.2%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.90 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 1年間(稼働時間制限無し)
  • Calypso™　491nm
    中心波長と精度(nm) 491.5 ± 0.3
    出力(mW) 200
    ノイズ,20 Hz – 20 MHz(pk – pk) < 5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.5%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.90 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 2年間(稼働時間制限無し)
  • Fandango™　515nm
    中心波長と精度(nm) 514.8 ± 0.3
    出力(mW) 300
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%
    ノイズ,20 Hz – 20 MHz(rms) < 0.2%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.90 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 1年間(稼働時間制限無し)
  • Samba™　532nm
    中心波長と精度(nm) 532.1 ± 0.3
    出力(mW) 500 1000 1500
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 2年間(稼働時間制限無し)
  • Jive™　561nm
    中心波長と精度(nm) 561.2 ± 0.3
    出力(mW) 200 300 500
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 2年間(稼働時間制限無し)
  • Borelo™　640nm
    中心波長と精度(nm) 639.6 ± 0.3
    出力(mW) 500
    ノイズ,20 Hz – 20 MHz(pk – pk) < 7%
    ノイズ,20 Hz – 20 MHz(rms) < 1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.4
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 45℃
    推奨ヒートシンク熱抵抗 0.18K/W *
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 1年間(稼働時間制限無し)

    * 周囲温度が35℃時の熱抵抗、その他は最大周囲温度40℃

  • Flamenco™　659nm
    中心波長と精度(nm) 659.6 ± 0.3
    出力(mW) 100 300 500
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.5
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 2年間(稼働時間制限無し)
  • Rumba™　1064nm
    中心波長と精度(nm) 1064.2 ± 0.6
    出力(mW) 500 1000 2000 3000
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.6
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 1000 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 63 W,典型値 < 30W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.2K/W
    レーザヘッド寸法[mm］ レーザヘッド寸法[inches] 125 x 70 x 45 4.9 x 2.8 x 1.8
    コントローラー寸法[mm］ コントローラー寸法 [inches] 190 x 72 x 28 7.5 x 2.8 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE (キースイッチによるON/OFF) OEM (自動起動モード)
    RS-232 wavl-05-01-pwr-500 wavl-05-01-pwr-600
    USB wavl-05-01-pwr-700 wavl-05-01-pwr-800
    保証期間 2年間(稼働時間制限無し)
04_RMSNoise

オプション＆アクセサリー

  • C-FLEXレーザーコンバイナ
  • ファン内蔵ヒートシンク（HS-04）
  • カスタムヒートシンク（弊社設計）
  • アクティブベースプレート温度制御用のTECプレート

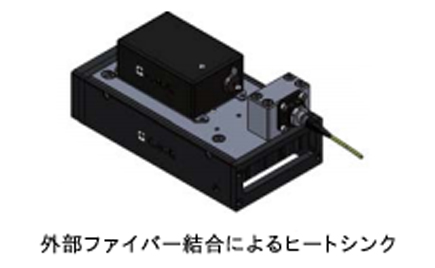

  • ファイバーカップリング付きヒートシンク（FIC-04）
