コボルト社 (Cobolt) DPSSレーザー 04シリーズ

メーカー:
Cobolt

Cobolt 04-01 シリーズ

Cobolt 04-01 シリーズ
群を抜く単一周波数のCW DPSSレーザー

Cobolt04シリーズレーザーは457~1064nm間で9波長のラインアップを有するダイオード励起固体(DPSS)レーザーです。
レーザーはコボルト社が特許を有するHTCure製造技術により超堅牢に製造されているため、動作中でも60Gの機械的衝撃に耐え、なおかつ性能低下のきざしを示すことなく卓越した耐保存温度衝撃性(-30~+100℃超)を誇ります。

04シリーズは、極めて高品質なビーム形状を誇り、幅広い使用環境下で安定した特性を維持するため、様々な機械組込みに適しています。
高い信頼性に基づく設計思想のもとに製造された04シリーズは、非常に狭いスペクトル幅と長いコヒーレント長を特長とし、長寿命かつ高安定性を実現しています。

04シリーズは、研究所での単独使用はもとより、蛍光顕微鏡、フローサイトメトリー、DNAシーケンサー、HCA、ラマン分光、ホログラフィー、粒子分析などの分野のOEM機器の光源として組み込まれ、世界各国で高い信頼性をご評価頂いております。

主な特長
  • 高いビーム品質で400mWまでのCW出力
  • 超頑強なハーメチックシール筐体
  • ファイバーピグテール(オプション)
  • 低ノイズ
  • CEマーク対応




波長別仕様
  • Twist™
  • Blues™
  • Calypso™
  • Fandango™
  • Samba™
  • Jive™
  • Mambo™
  • Flamenco™
  • Rumba™
  •   Twist™ 457nm
    中心波長と精度(nm) 457.0 ± 0.3
    出力(mW) 25
    50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%

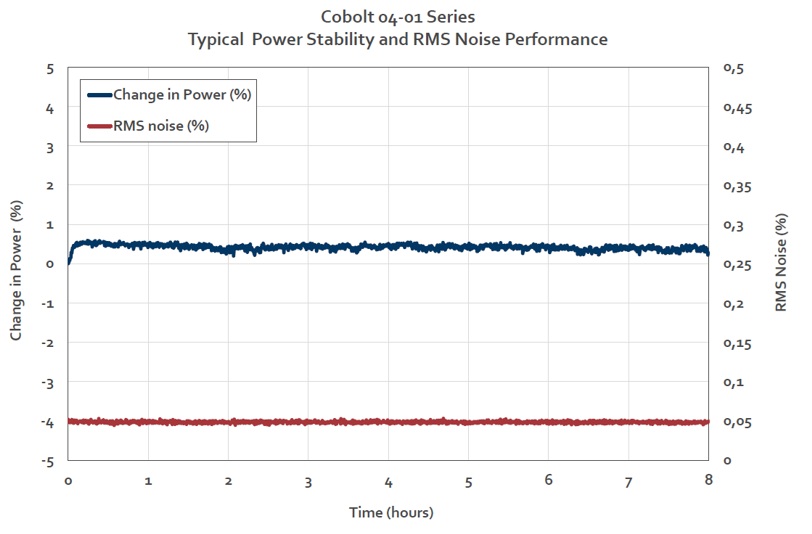

    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W

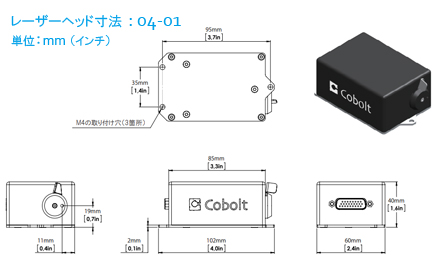

    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6

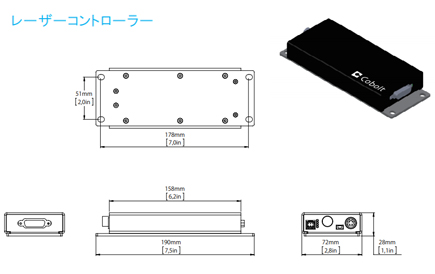

    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間
  •   Blues™ 473nm
    中心波長と精度(nm) 473.0 ± 0.3
    出力(mW) 25
    50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間
  •   Calypso™ 491nm
    中心波長と精度(nm) 491.5 ± 0.3
    出力(mW) 25
    50
    75
    100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定度(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間

    Calypso™ 100mW, Samba™ 300mW と 400mW, Jive™ 200mW, Mambo™ 100mW

  •   Fandango™ 515nm
    中心波長と精度(nm) 514.4 ± 0.3
    出力(mW) 25
    50
    100
    150
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間
  •   Samba™ 532nm
    中心波長と精度(nm) 532.1 ± 0.3
    出力(mW) 25
    50
    100
    150
    200
    300
    400
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2

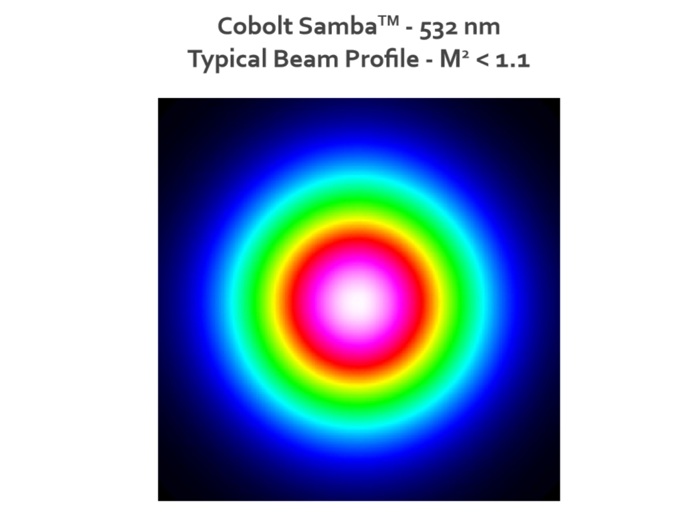

    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間

    Calypso™ 100mW, Samba™ 300mW と 400mW, Jive™ 200mW, Mambo™ 100mW

  •   Jive™ 561nm
    中心波長と精度(nm) 561.2 ± 0.3
    出力(mW) 25
    50
    100
    150
    200
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間

    Calypso™ 100mW, Samba™ 300mW と 400mW, Jive™ 200mW, Mambo™ 100mW

  •   Mambo™ 594nm
    中心波長と精度(nm) 593.6 ± 0.3
    出力(mW) 25
    50
    100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定度(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.3
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間

    Calypso™ 100mW, Samba™ 300mW と 400mW, Jive™ 200mW, Mambo™ 100mW

  •   Flamenco™ 659nm
    中心波長と精度(nm) 659.6 ± 0.3
    出力(mW) 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.5
    空間モード(TEM00) M² < 1.1
    ビーム径(μm) 700 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間

    Calypso™ 100mW, Samba™ 300mW と 400mW, Jive™ 200mW, Mambo™ 100mW

  •   Rumba™ 1064nm
    中心波長と精度(nm) 1064.2 ± 0.6
    出力(mW) 400
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定度(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.6
    空間モード(TEM00) M² < 1.2
    ビーム径(μm) 1000 ± 50
    バンド幅(半値全般) < 1 MHz
    波長安定度(ウォームアップ後) < 2 pm(± 2℃,8時間)
    ビーム真円度 > 0.95 : 1
    ポインティングスタビリティー(10 – 40℃) < 10μrad/ ℃,典型値 5 μrad/ ℃
    消光比(リニア,垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.4K/W
    レーザヘッド寸法[mm]
    レーザヘッド寸法[inches]
    102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm]
    コントローラー寸法 [inches]
    190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)
    OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間
機械仕様
電源インターフェース
インターフェース コネクタ 機能
入力電源 Kycon KPJX-45,4ピン コントローラーへの電源供給
レーザーヘッドから
コントローラー
HD-sub 26ピン,オス レーザーヘッドとの接続
コントローラーから
レーザーヘッド
HD-sub 26ピン,メス コントローラーとの接続
データポート USBタイプミニB 制御コマンドによる制御と監視
(USB / RS232C)
リモートインターロックと
アナログ信号
Molex 90130-3206 アナログ入力 5-12V=>レーザーON
アナログ入力<2.7V=>レーザーOFF
ウォームアップ時間 2分
オプション&アクセサリー
  • 専用ヒートシンク
  • カスタムヒートシンク(弊社設計)
  • 音響光学変調器(AOM)の組込可能*
  • ファイバーカップリングマウント
  • 2波長同軸発振デュアルコンバイナー
  • 内蔵光アイソレーター*
  • RGB-他波長合波システム

* 波長・出力の組み合わせで、取扱がない場合もございます。
 詳しくはお問い合わせください。
