NV07SLN-DEV

SPADラインセンサ / 単一光子ライン検出器

NV07SLN-DEVは、低ジッターのシングルフォトンライン検出が求められるアプリケーション向けに開発された、小型ラインSPADセンサーです。外部しきい値回路は不要で、各ピクセルごとの非同期デジタル出力を提供します。光ファイバーバンドルとの互換性があり、ワンライン/ツーラインの切替や、コインシデンス(AND)検出にも対応します。

☆ 主な特徴

  • 2×12または1x24SPADアレイ
  • 光ファイバーバンドルと互換
  • オンチップコインシデンス(AND)検出
  • 最大300Mevents/s per SPAD
  • 外部ゲート信号入力
  • すべてデジタル出力
  • USB-Cによる電源供給とデータ通信

☆ 主な用途

  • 量子イメージング
  • 強度干渉計測
  • 高速量子鍵配送(QKD)
  • メトロロジー
NV07SLN-DEV
カタログダウンロード：
NV07SLN-DEV
カタログ

index

主な特長・仕様

仕様

項目 仕様 最小 標準 最大 単位
アレイ形式 2×12または1×24ピクセル ピクセル
ピクセルピッチ(PP) 2×12形式
1×24形式		 125
25		 μm
μm
ピクセル感光径(PΦ) 10 μm
SPAD降伏電圧(VBRK) 20.2 V
フォトン検出確率(PDP) λ=450nm,VEX=3V %
波長ウィンドウ(λW) PDP=10%,VEX=3V 350 720 nm
SPADダークカウント
レート(DCR)		 TA=27℃,VEX=3V 20 75 cps
SPADデッドタイム
(TDEAD)		 2.5 9.6 ns
出力パルス幅(TW) =TDEAD ns
アフターパルス確率
(APP)		 TA=27℃,VEX=3V 1.9 %

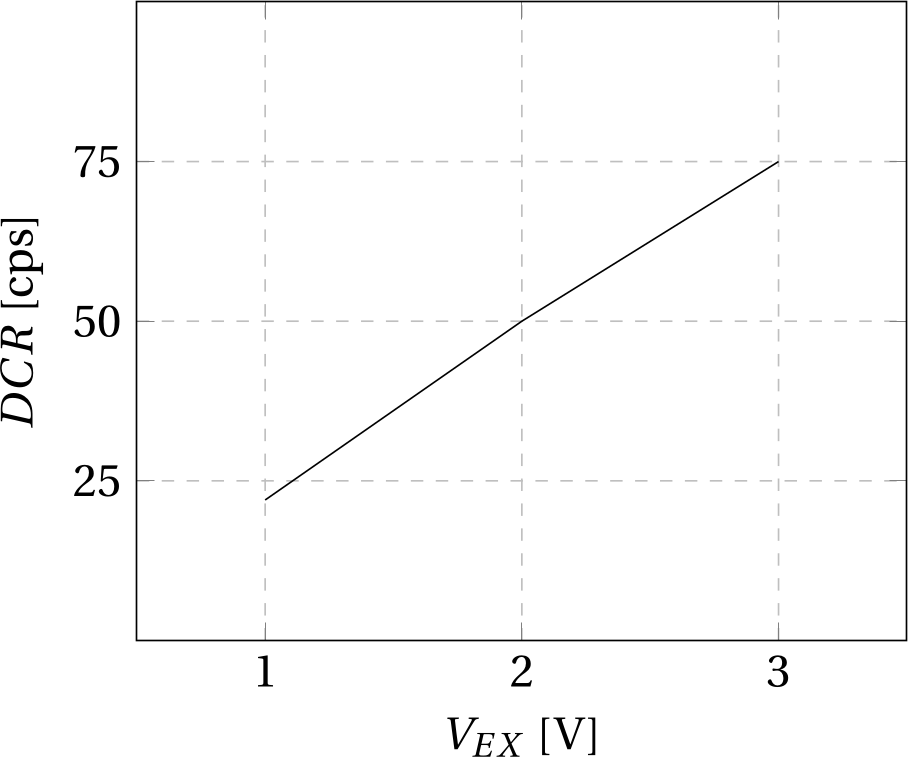

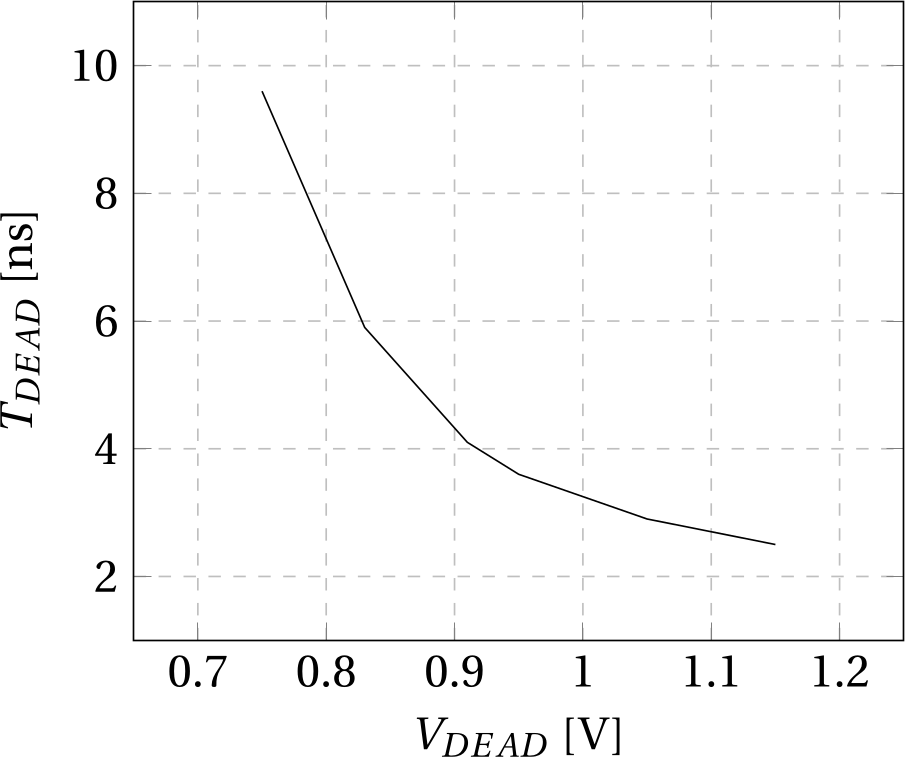

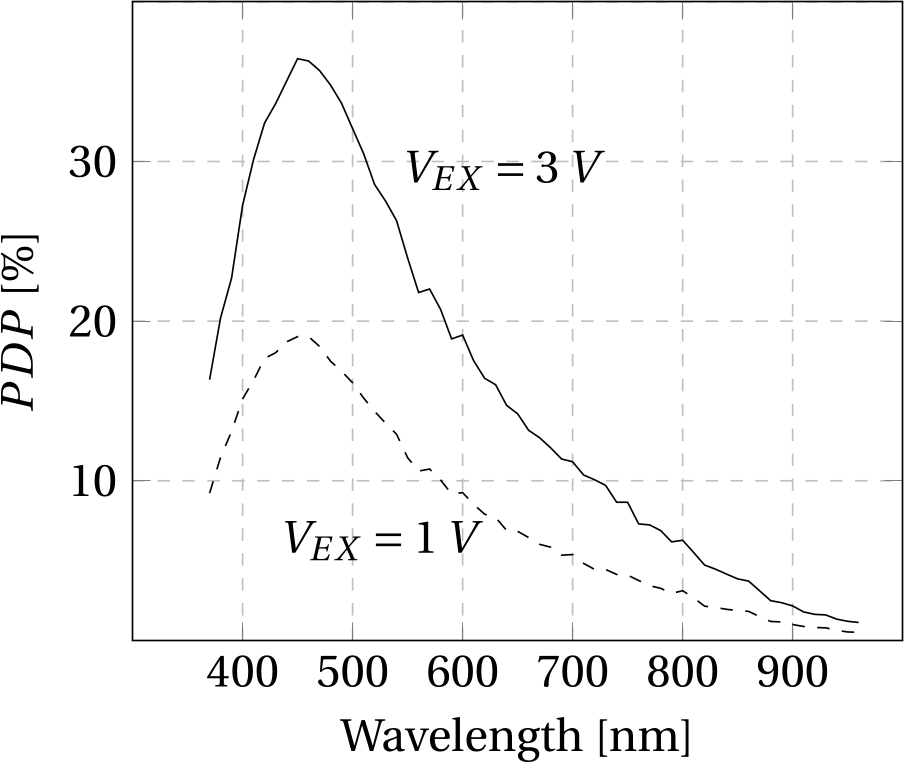

代表特性

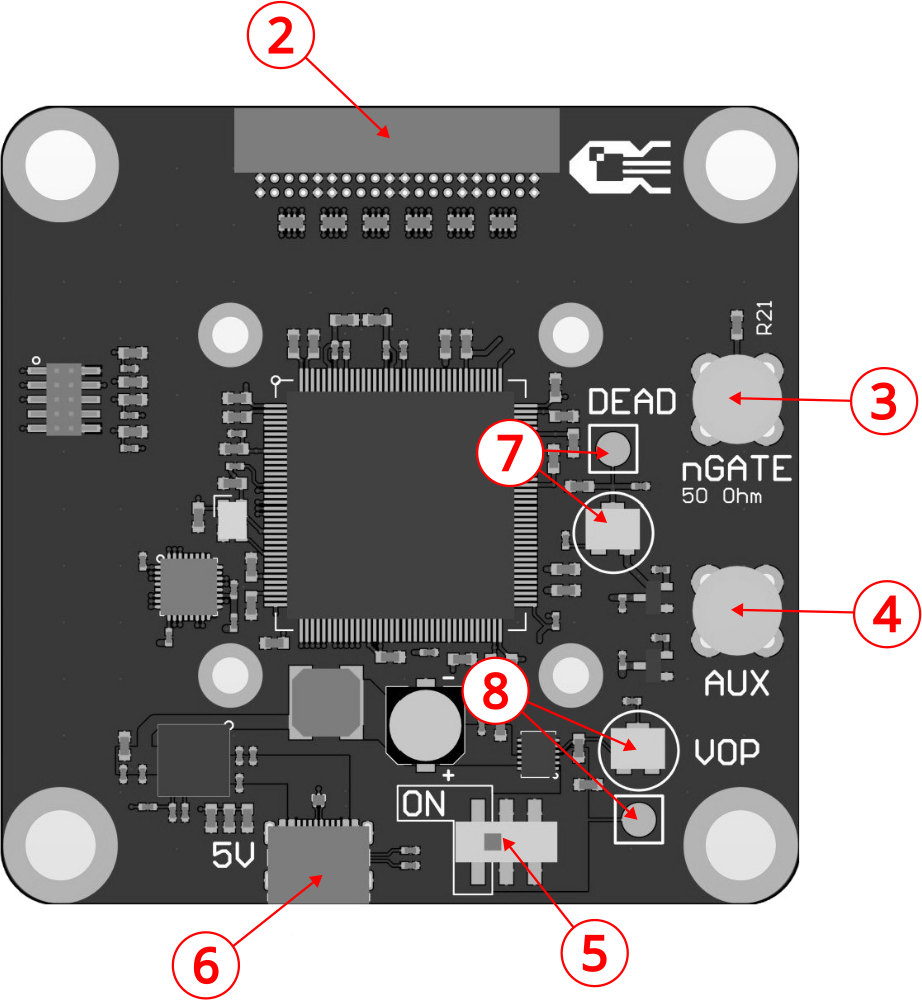

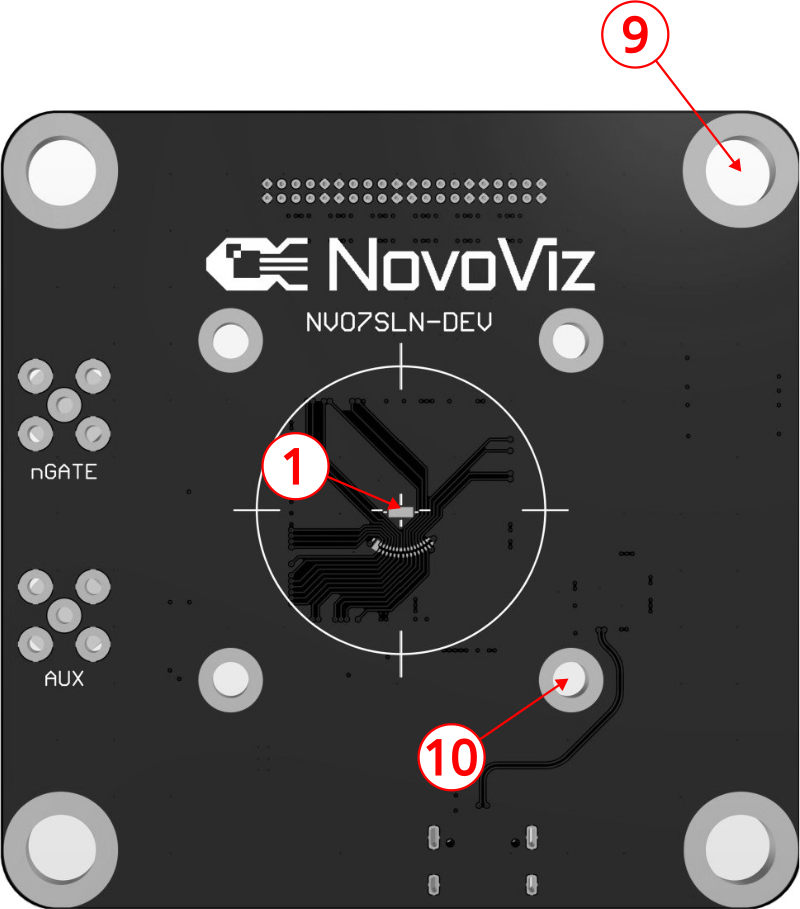

ボード外観と各部名称

番号 名称 説明
1 BRK ブレイクアウトコネクタ(出力ポート)
2 nGATE ゲート信号入力ポート(アクティブLow,50Ω終端)
3 AUX ユーザー定義入出力ポート
4 SPAD電源スイッチ SPADバイアス電源のON/OFF
5 USB-C データ通信および5V入力電源ポート
6 DEAD デッドタイム調整トリマおよびテストポイント
7 VOP SPADバイアス調整トリマおよびテストポイント
8 6mmケージシステム用取付穴
9 30mmケージシステム用M3取付穴
波長別仕様

和文

  • Twist™
  • Blues™
  • Calypso™＊
  • Fandango™
  • Samba™
  • Jive™
  • Mambo™
  • Flamenco™
  • Rumba™

  • <!–

    –>

    Twist™　457nm
    波長(nm) 457.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）

  • <!–

    –>

    Blues™　473nm
    波長(nm) 473.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）
  • Calypso™*　491nm
    波長(nm) 491.5 ± 0.3
    出力(mW) 25 50 75 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間もしくは5000時間
  • Fandango™　515nm
    波長(nm) 514.4 ± 0.3
    出力(mW) 25 50 100 150
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Samba™　532nm
    波長(nm) 532.1 ± 0.3
    出力(mW) 25 50 100 150 200 300** 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Jive™　561nm
    波長(nm) 561.2 ± 0.3
    出力(mW) 25 50 100 150 200**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Mambo™　594nm
    波長(nm) 593.6 ± 0.3
    出力(mW) 25 50 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.3
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Flamenco™　659nm
    波長(nm) 659.6 ± 0.3
    出力(mW) 100**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.5
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Rumba™　1064nm
    波長(nm) 1064.2 ± 0.6
    出力(mW) 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.6
    空間モード(TEM00) M² < 1.2
    出射口におけるビーム径 (µm) 1000 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）

* Cobolt社製 Calypso™ は、オプションの04-02バージョン及びGen 4コントローラでのみ使用可能 ** この波長及び出力レベルは、04-51バージョンの場合のみ *** オプションのCobolt社製 04-02バージョンは、最大594nmの波長を持つ Cobolt社製 04-01シリーズの全レーザーで使用可能。04-02オプションは、変動する動作条件のもとでも波長安定性を改善。（20℃～50℃の全動作温度範囲にわたって＜2pmの波長確度を提供
