NV04ASC-HW

SPADカメラ / イベント駆動型単一光子カメラ

NV04ASC-HWは、低消費電力・高フレームレート・高検出感度を実現した非同期式SPADカメラです。
320×240ピクセルの解像度で、イベント駆動・オンチップ処理により、低光量環境でも高い性能を発揮します。

☆ 主な特徴

  • 解像度：320×240
  • イベント駆動・高検出力
  • オンチップ処理
  • 低消費電力
  • 最大1億fps相当の高時間分解能
  • USB-C接続・ソフトウェア対応

☆ 主な用途

  • 量子イメージング
  • 蛍光イメージング
  • LIDAR/粒子計測
  • PIV/粒子計測
  • 高速現象の可視化
NV04ASC-HW
カタログダウンロード：
NV04ASC-HW
カタログ

index

主な特長・仕様

仕様

項目 仕様 条件 最小 標準 最大 単位
解像度 320×240 320×240 ピクセル
検出方式 SPADアレイ
(イベント駆動)
最大イベントレート 全画素合計 100M events/s
時間分解能 最短デッドタイム 10 ns
感度波長範囲 PDP>10% 350 720 nm

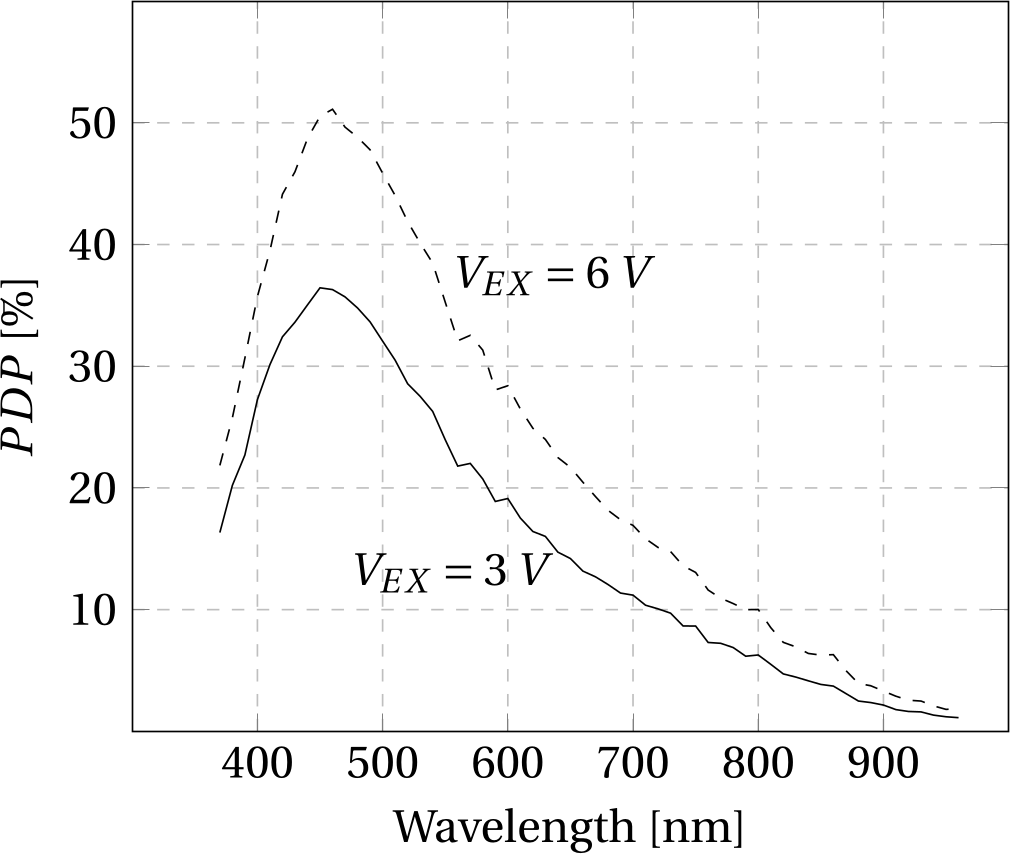

フォトン検出効率
(PDP)		 λ=450nm 35 %

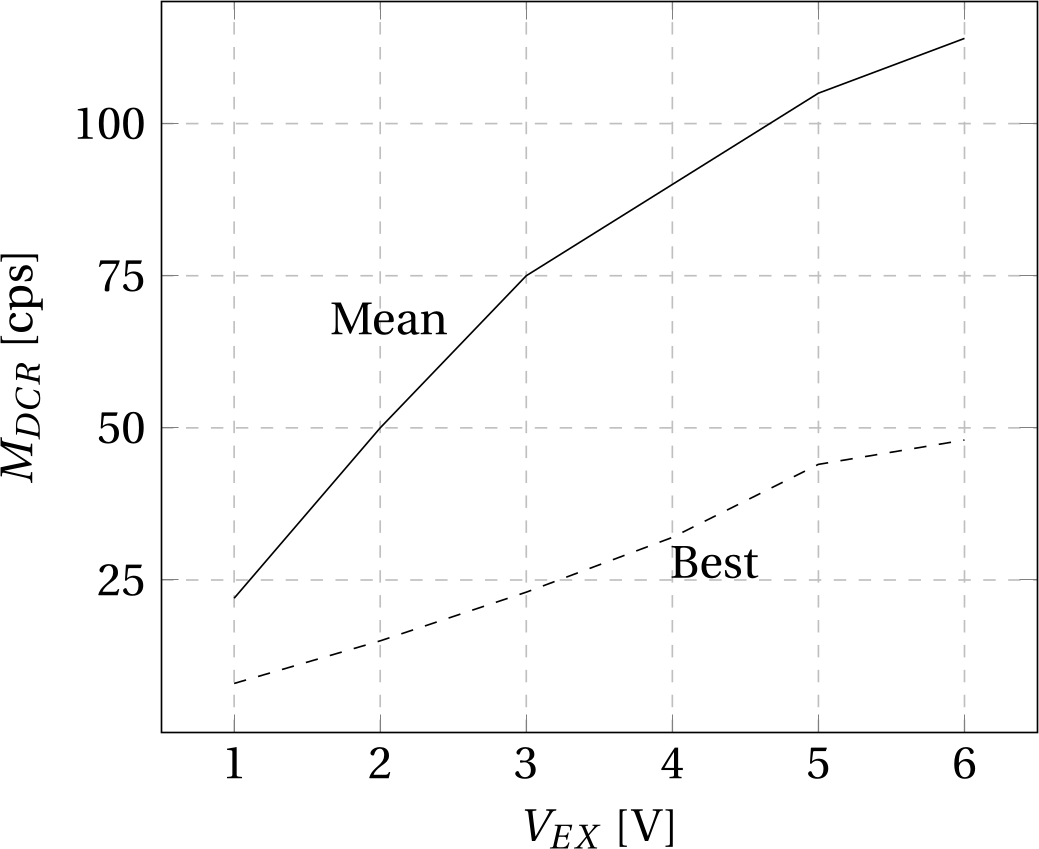

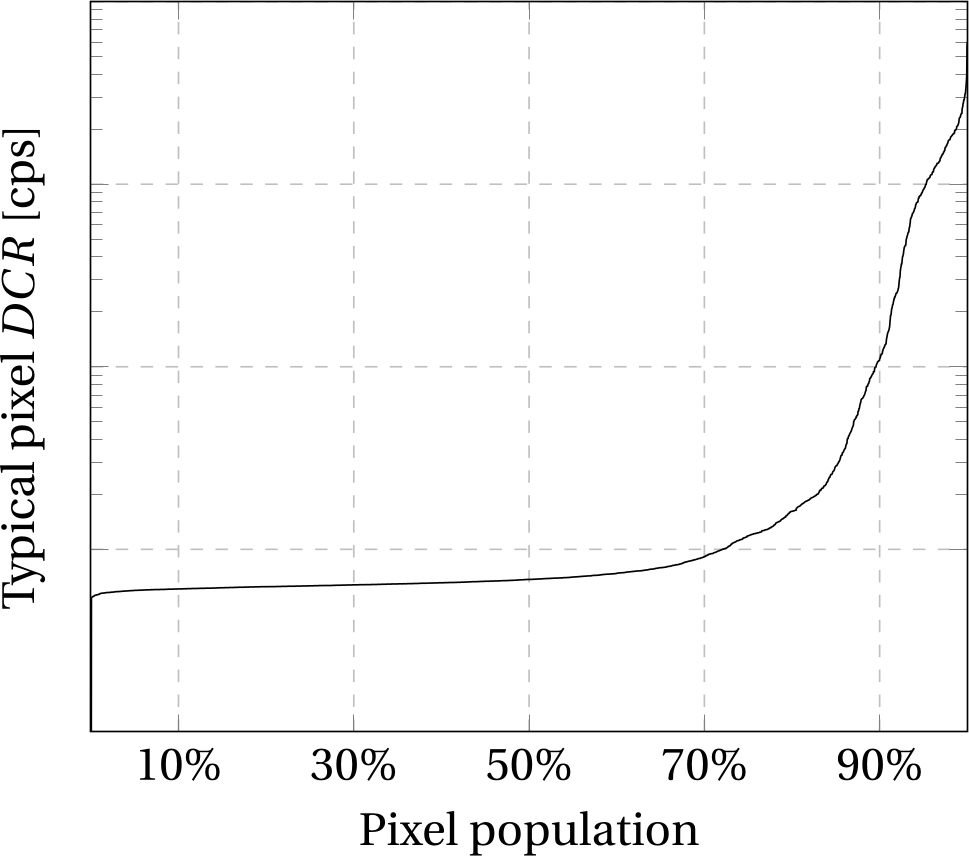

ダークカウント
レート(DCR)		 1画素あたり
TA=25℃		 50 150 cps
データ出力
インターフェース
電源電圧 USB-C供給 4.5 5 5.5 V
消費電力 <3 W
動作温度範囲 0 40 ℃
保存温度範囲 -20 60 ℃
外形寸法 約50x50x52
(突起部含まず)		 100 mm
重量 g

典型特性

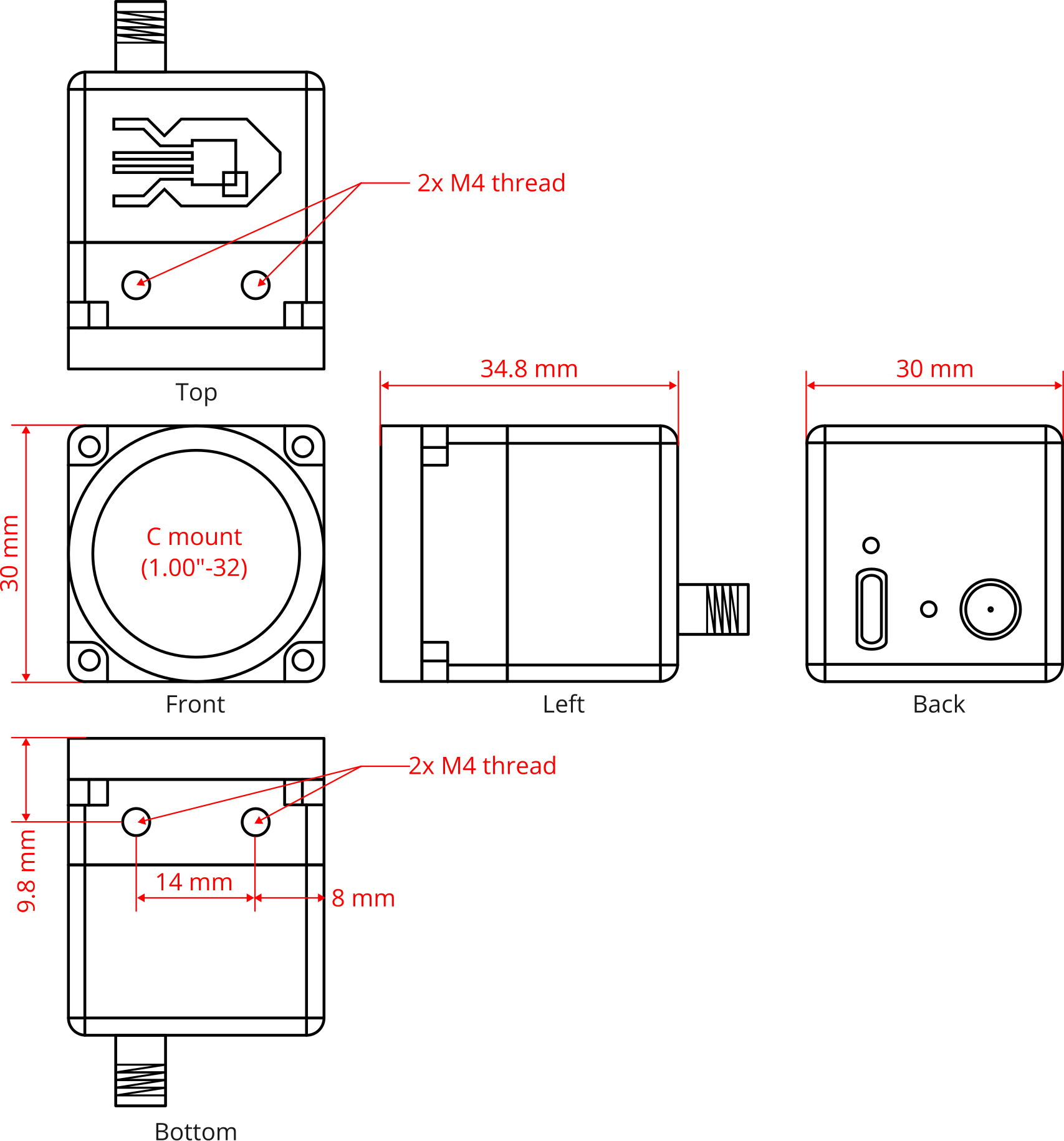

外観図・インターフェース

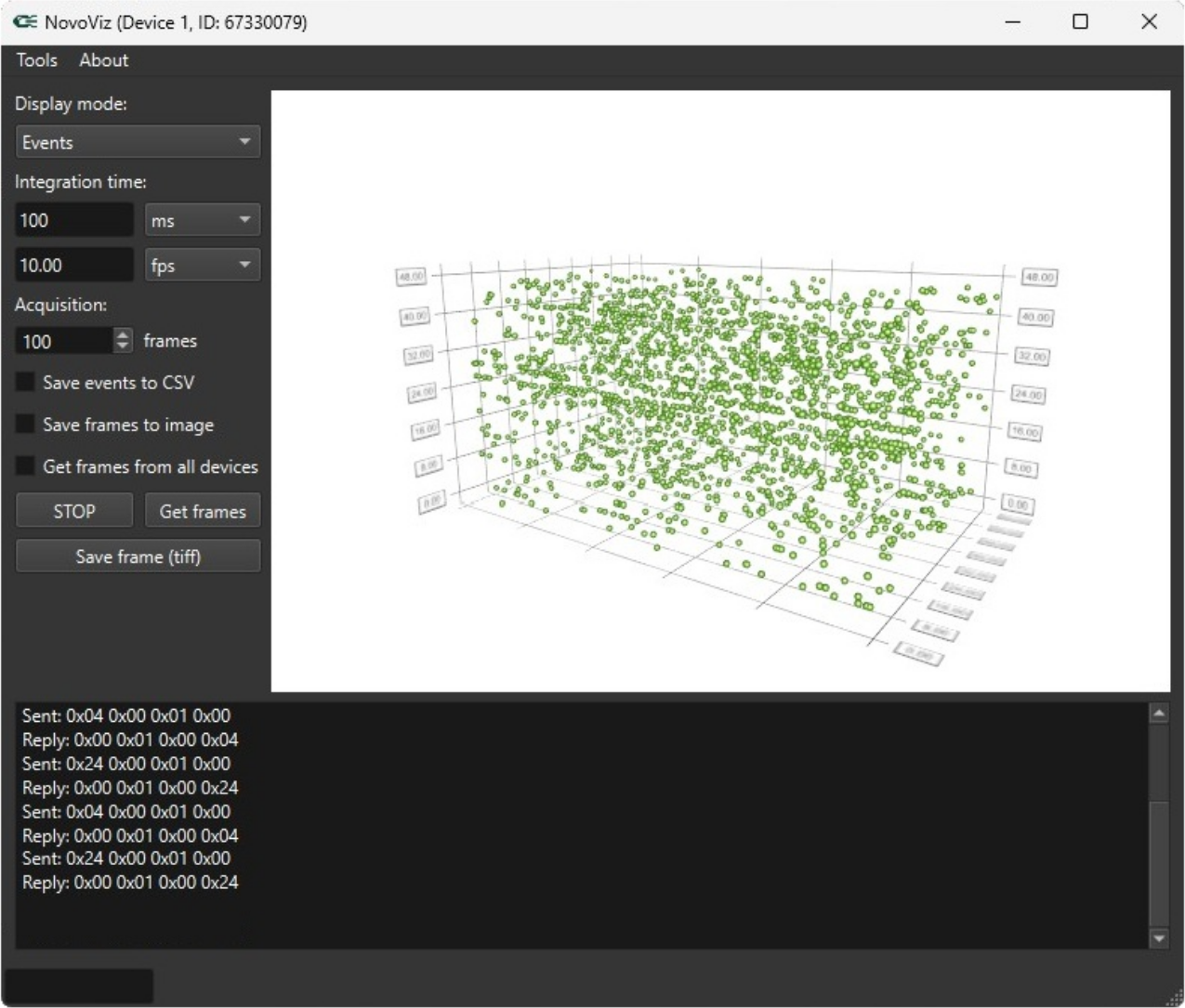

ソフトウェア・サポート

専用ソフトウェア(Windows/Linux対応)により、
リアルタイム表示、データ収録、各種設定が可能です。

波長別仕様

和文

  • Twist™
  • Blues™
  • Calypso™＊
  • Fandango™
  • Samba™
  • Jive™
  • Mambo™
  • Flamenco™
  • Rumba™

  • <!–

    –>

    Twist™　457nm
    波長(nm) 457.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）

  • <!–

    –>

    Blues™　473nm
    波長(nm) 473.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）
  • Calypso™*　491nm
    波長(nm) 491.5 ± 0.3
    出力(mW) 25 50 75 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間もしくは5000時間
  • Fandango™　515nm
    波長(nm) 514.4 ± 0.3
    出力(mW) 25 50 100 150
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Samba™　532nm
    波長(nm) 532.1 ± 0.3
    出力(mW) 25 50 100 150 200 300** 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Jive™　561nm
    波長(nm) 561.2 ± 0.3
    出力(mW) 25 50 100 150 200**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Mambo™　594nm
    波長(nm) 593.6 ± 0.3
    出力(mW) 25 50 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.3
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Flamenco™　659nm
    波長(nm) 659.6 ± 0.3
    出力(mW) 100**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.5
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Rumba™　1064nm
    波長(nm) 1064.2 ± 0.6
    出力(mW) 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.6
    空間モード(TEM00) M² < 1.2
    出射口におけるビーム径 (µm) 1000 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）

* Cobolt社製 Calypso™ は、オプションの04-02バージョン及びGen 4コントローラでのみ使用可能 ** この波長及び出力レベルは、04-51バージョンの場合のみ *** オプションのCobolt社製 04-02バージョンは、最大594nmの波長を持つ Cobolt社製 04-01シリーズの全レーザーで使用可能。04-02オプションは、変動する動作条件のもとでも波長安定性を改善。（20℃～50℃の全動作温度範囲にわたって＜2pmの波長確度を提供
