NV03TDC-DEV
フォトンバースト検出器 開発モジュール
NV03TDC-DEVは、単一光子感度を必要とするアプリケーション向けに開発された、コンパクトなフォトンバースト検出器の開発モジュールです。
マルチショット時間測定をデジタル変換器(TDC)に直接接続した独自のセンサアーキテクチャを採用し、外部ゲート信号で駆動させれるゲート付きSPADピクセルに接続されています。イベントはオンチップFIFOに保存され、USB-Cインターフェースを介していつでも読み出すことができます(電源およびデータ通信共用)。
|
☆ 主な特徴
|
☆ 主な用途
|
index
主な特長・仕様
仕様
| 項目 | 記号 | 最小 | 代表値 | 最大 | 単位 | 備考 |
|---|---|---|---|---|---|---|
| SPADタイプ | シングルSPAD | |||||
| オンチップ メモリ深さ |
NMEM | 255 | イベント | FIFO | ||
| 時間分解能 | TRES | 2 | ns | 時間分解能 | ||
| ゲート入力電圧 | VGATE | 0 | 3.3 | V | 外部ゲート信号 | |
| USB電源電圧 | VUSB | 4.5 | 5 | 5.5 | V | USB-C |
| 消費電力(代表値) | P | 約1 | W | 代表値 | ||
| 動作温度 | TCP | 0 | 50 | ℃ | ||
| 基板寸法 | 45×45 | mm | 基板のみ | |||
| 対応ケージシステム | 30/60 | mm | ケージシステム対応 |

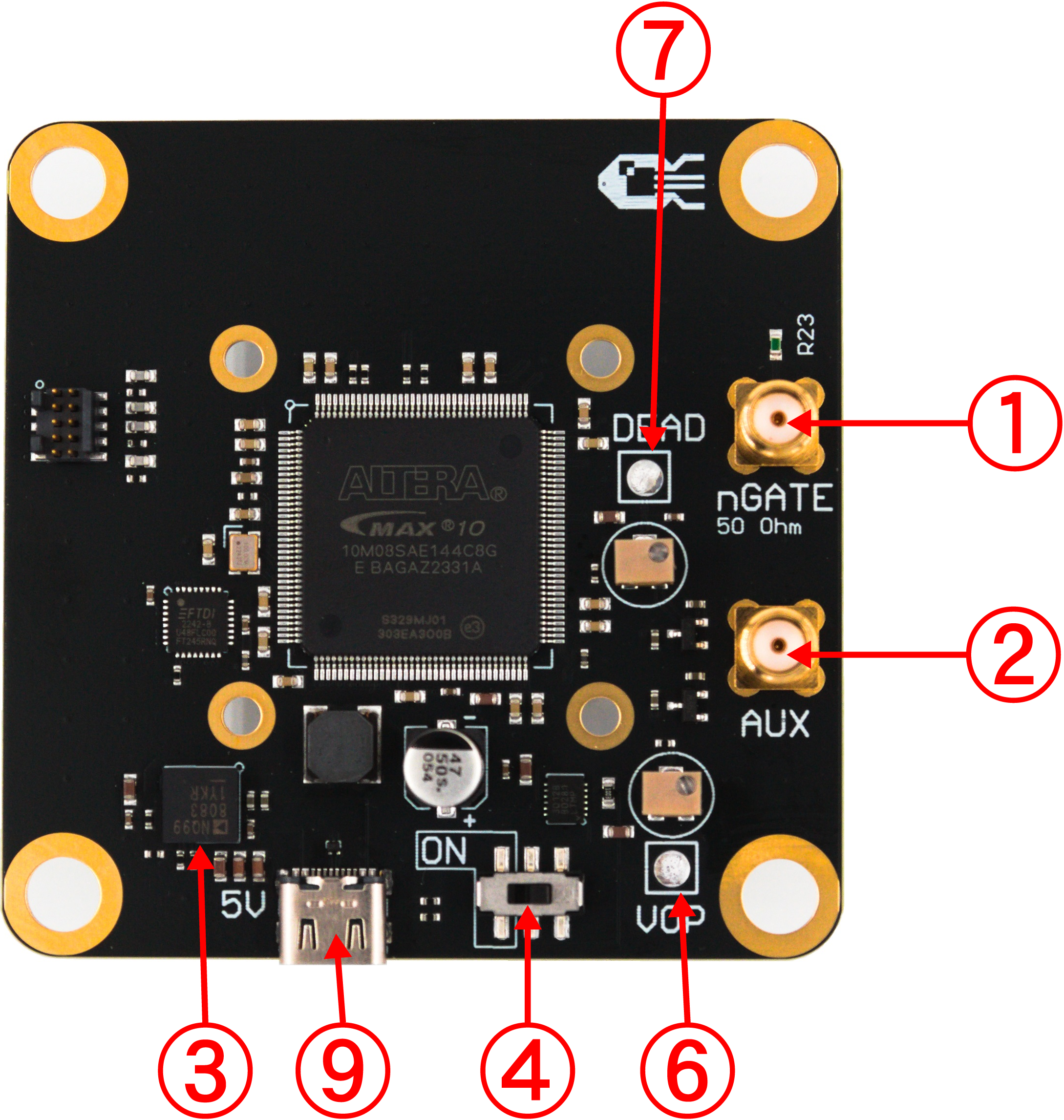

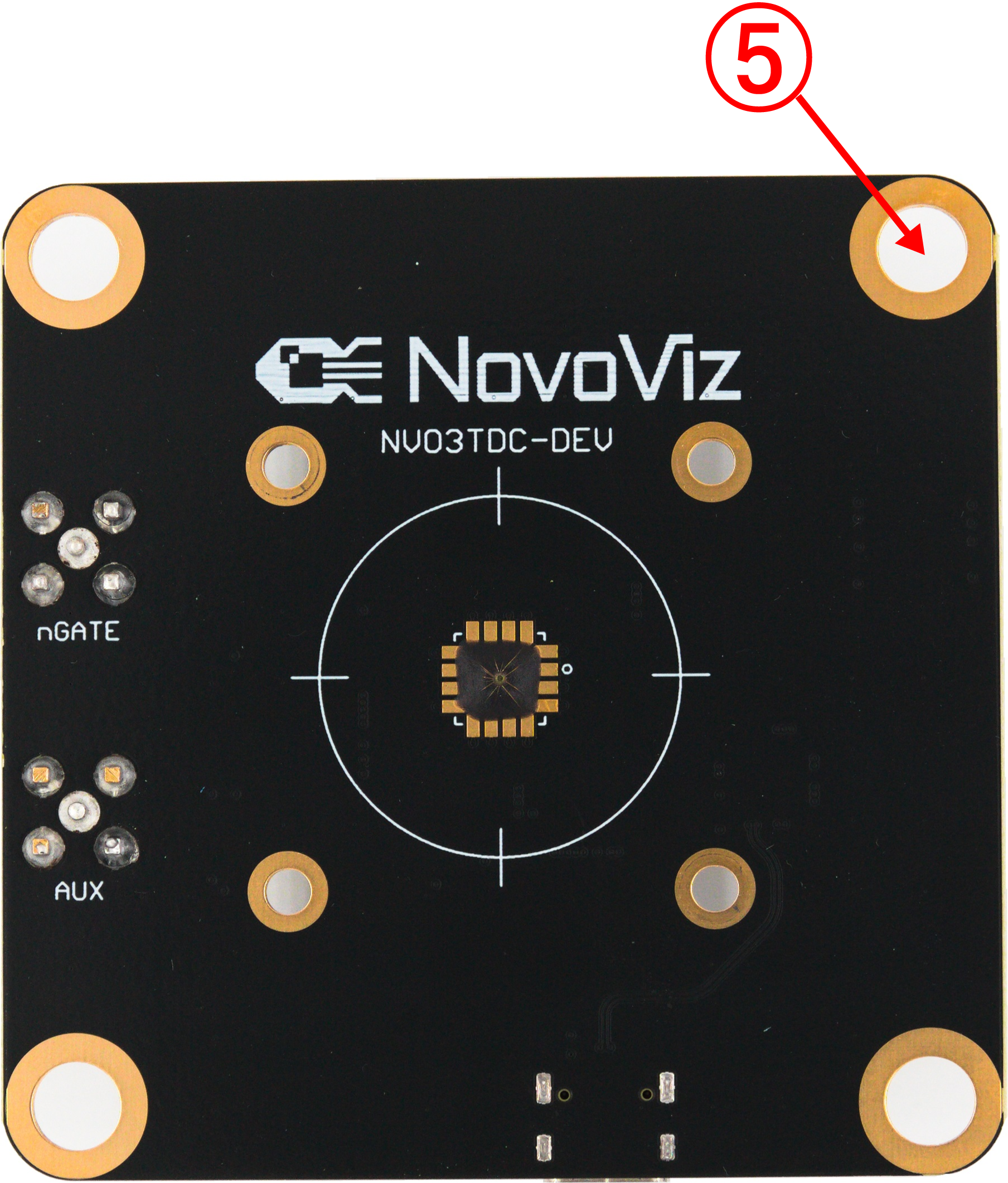

ボード外観と各部名称
 |
 |
|
波長別仕様
- Twist™
- Blues™
- Calypso™＊
- Fandango™
- Samba™
- Jive™
- Mambo™
- Flamenco™
- Rumba™
-
Twist™ 457nm 波長(nm) 457.0 ± 0.3 出力(mW) 25 50 ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5% ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 <!–
消費電力 < 35 W,典型値 < 15W 動作温度範囲 10℃ – 40℃ レーザーヘッド底面プレート温度(最大) 50℃ 推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊ レーザヘッド寸法[mm］
レーザヘッド寸法[inches]102 x 60 x 40
4.0 x 2.4 x 1.6コントローラー寸法[mm］
コントローラー寸法 [inches]190 x 72 x 28
7.6 x 2.9 x 1.1通信方法 RS-232 または USB モデル番号 CDRH/CE
(キースイッチによるON/OFF)OEM
(自動スタートモード)RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600 USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800 –>
保証期間 2年間（稼働時間無制限） -
Blues™ 473nm 波長(nm) 473.0 ± 0.3 出力(mW) 25 50 ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5% ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 <!–
消費電力 < 35 W,典型値 < 15W 動作温度範囲 10℃ – 40℃ レーザーヘッド底面プレート温度(最大) 50℃ 推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊ レーザヘッド寸法[mm］
レーザヘッド寸法[inches]102 x 60 x 40
4.0 x 2.4 x 1.6コントローラー寸法[mm］
コントローラー寸法 [inches]190 x 72 x 28
7.6 x 2.9 x 1.1通信方法 RS-232 または USB モデル番号 CDRH/CE
(キースイッチによるON/OFF)OEM
(自動スタートモード)RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600 USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800 –>
保証期間 2年間（稼働時間無制限） -
Calypso™* 491nm 波長(nm) 491.5 ± 0.3 出力(mW) 25 50 75 100 ノイズ,20 Hz – 20 MHz(pk – pk) < 3% ノイズ,20 Hz – 20 MHz(rms) < 0.3% 長時間安定性(8時間 ± 3℃) < 3% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間もしくは5000時間 -
Fandango™ 515nm 波長(nm) 514.4 ± 0.3 出力(mW) 25 50 100 150 ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5% ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限） -
Samba™ 532nm 波長(nm) 532.1 ± 0.3 出力(mW) 25 50 100 150 200 300** 400** ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5% ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限） -
Jive™ 561nm 波長(nm) 561.2 ± 0.3 出力(mW) 25 50 100 150 200** ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5% ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.2 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限） -
Mambo™ 594nm 波長(nm) 593.6 ± 0.3 出力(mW) 25 50 100 ノイズ,20 Hz – 20 MHz(pk – pk) < 3% ノイズ,20 Hz – 20 MHz(rms) < 0.3% 長時間安定性(8時間 ± 3℃) < 3% ビーム拡がり角(全角,mrad) < 1.3 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限） -
Flamenco™ 659nm 波長(nm) 659.6 ± 0.3 出力(mW) 100** ノイズ,20 Hz – 20 MHz(pk – pk) < 1% ノイズ,20 Hz – 20 MHz(rms) < 0.1% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.5 空間モード(TEM00) M² < 1.1 出射口におけるビーム径 (µm) 700 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限） -
Rumba™ 1064nm 波長(nm) 1064.2 ± 0.6 出力(mW) 400** ノイズ,20 Hz – 20 MHz(pk – pk) < 1% ノイズ,20 Hz – 20 MHz(rms) < 0.1% 長時間安定性(8時間 ± 3℃) < 2% ビーム拡がり角(全角,mrad) < 1.6 空間モード(TEM00) M² < 1.2 出射口におけるビーム径 (µm) 1000 ± 50 スペクトル線幅 (半値全幅) < 1 MHz 波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)*** 出射口におけるビーム対称性 > 0.95 : 1 ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃ 偏光比 (直線, 垂直) > 100 : 1 保証期間 2年間（稼働時間無制限）
* Cobolt社製 Calypso™ は、オプションの04-02バージョン及びGen 4コントローラでのみ使用可能 ** この波長及び出力レベルは、04-51バージョンの場合のみ *** オプションのCobolt社製 04-02バージョンは、最大594nmの波長を持つ Cobolt社製 04-01シリーズの全レーザーで使用可能。04-02オプションは、変動する動作条件のもとでも波長安定性を改善。（20℃～50℃の全動作温度範囲にわたって＜2pmの波長確度を提供
