NV01PNR-DEV

SPADセンサ / 光子数分解検出器

NV01PNR-DEVは、低ジッターのシングルフォトン検出が求められるアプリケーション向けに開発されました。独自のセンサーアーキテクチャにより、単一、2、3、4フォトンのしきい値出力と、ジッターを最適化した単一SPAD差動出力を備えています。

☆ 主な特徴

  • 4×4 SPADクラスター
  • 単一、2、3、4フォトンしきい値
  • 単一SPAD低ジッター出力チャンネル
  • 最大300 Mevents/s (SPADあたり)
  • すべてデジタル出力
  • USB-Cによる電源供給
  • 30mmおよび60mmケージシステム対応

☆ 主な用途

  • 量子鍵配送(QKD)
  • 量子状態解析
  • 量子イメージング
  • メトロロジー
NV01PNR-DEV
カタログダウンロード：
NV01PNR-DEV
カタログ

index

主な特長・仕様

仕様

項目 仕様 条件 最小 標準 最大 単位
ピクセルピッチ(PP) 28 μm
ピクセル集光領域径(PΦ) 10 μm
ピクセルフィルファクタ(PFF) ネイティブ 10 %
ピクセルクロストーク確率(PXTP) ネイティブ 2 %
SPADブレークダウン電圧(VBRK) ネイティブ 20.1 V
量子検出確率(PDP) λ=450nm,VEX=3V %
波長ウィンドウ(λW) PDP>10%,VEX=3V 350 720 nm
SPADダークカウントレート(DCR) TA=27℃,VEX=3V 20 75 cps
OUT1ダークカウントレート(DCR1) TA=27℃,VEX=3V 3500 25000 cps
OUT2ダークカウントレート(DCR2) TA=27℃,VEX=3V 140 cps
SPADデットタイム(TDEAD) 2.5 9.6 ns
出力パルス幅(TW) ns
SPAD+/-出力ジッター(JOUT) RLOAD=50Ωto3.3V,VEX=1V 100 ps
最大イベントレート(SPADあたり) RLOAD=50Ωto3.3V,VEX=1V 300 MCPS
アフターパルス確立(APP) TA=27℃,VEX=3V 1.9 %

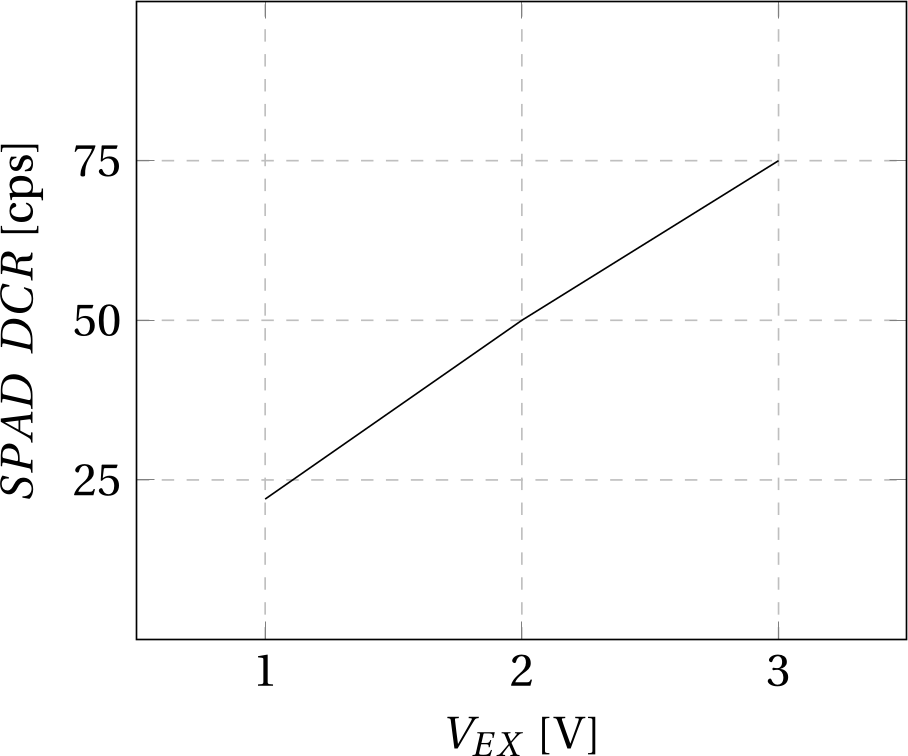

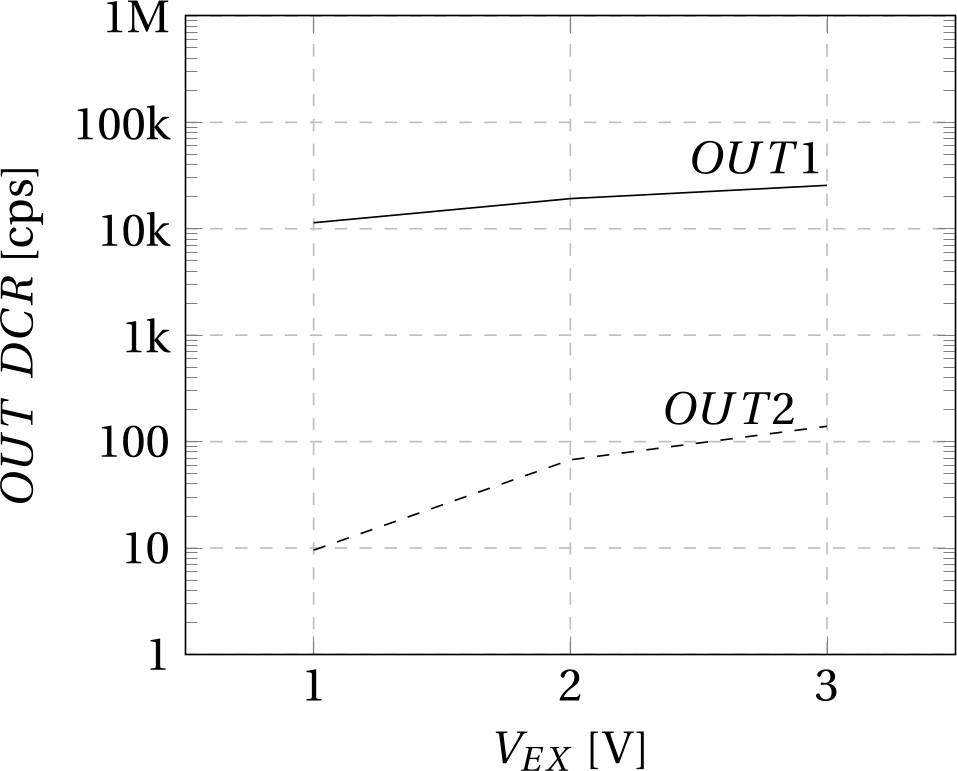

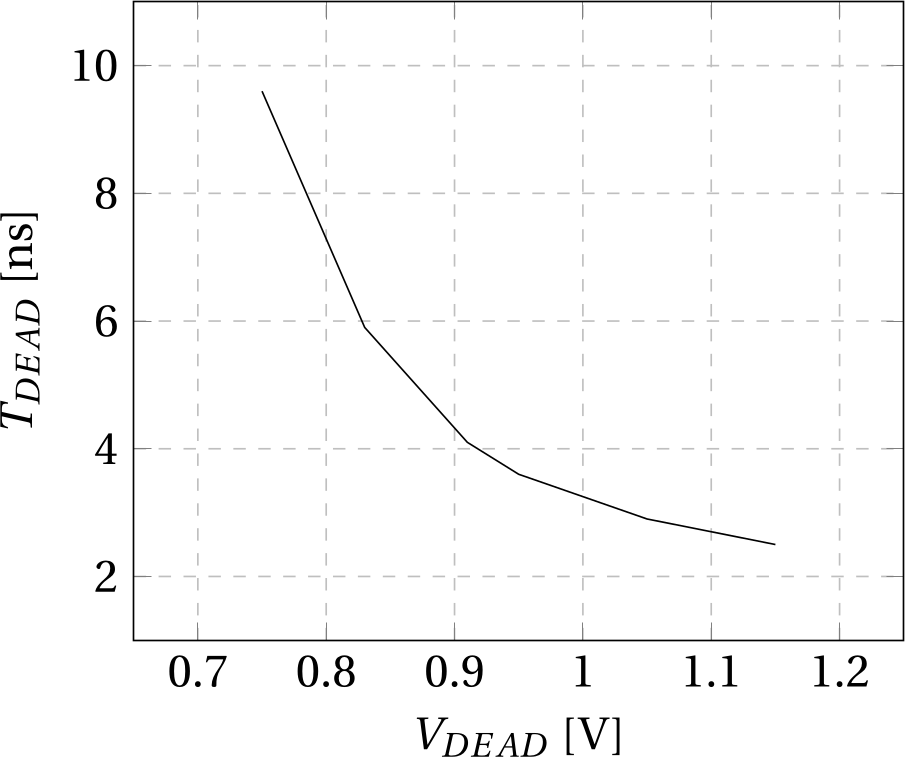

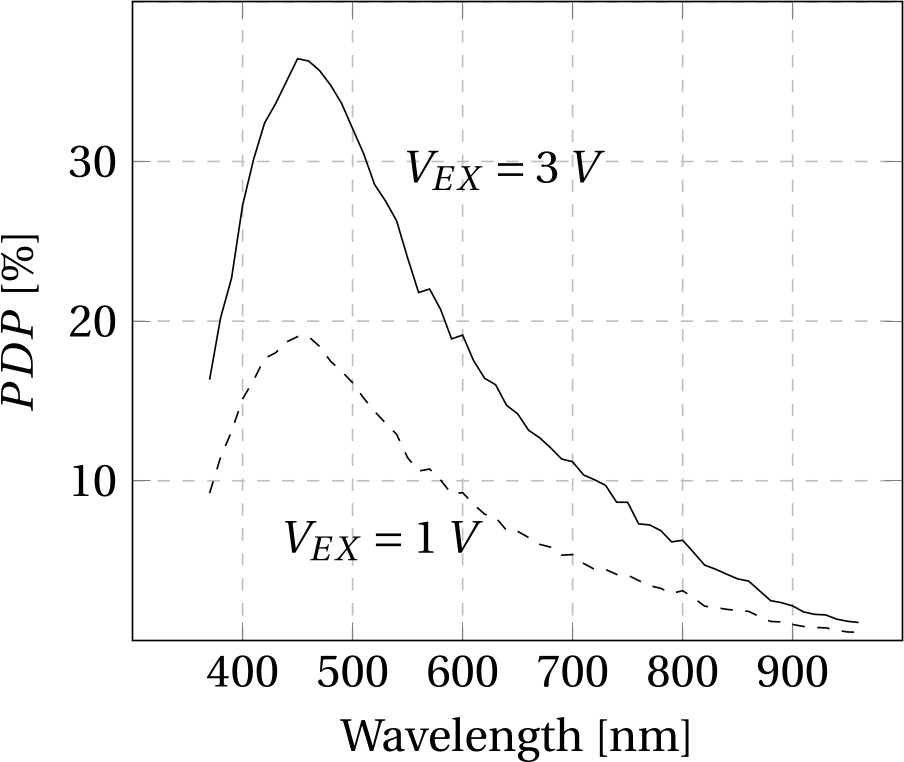

典型特性

ボード外観と各部名称

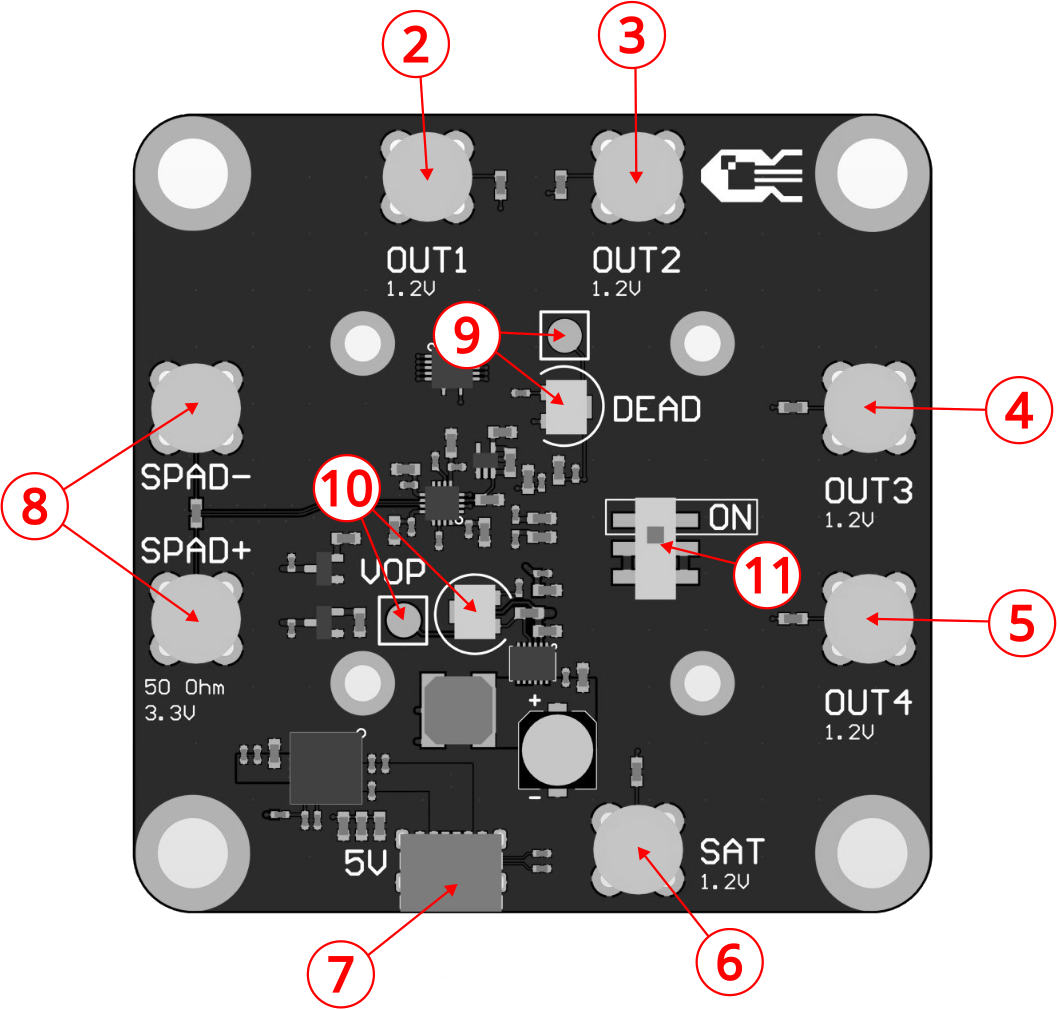

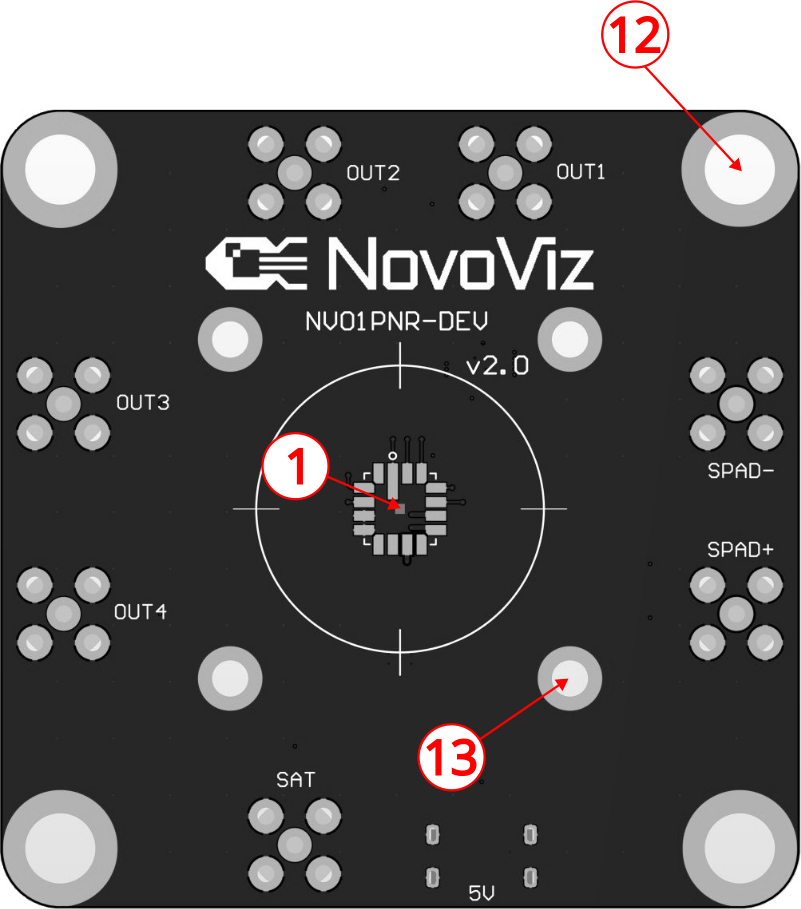

番号 名称 説明
1 NV01PNR センサー搭載位置
2 OUT1 単一フォトン以上の出力
3 OUT2 2フォトン以上の出力
4 OUT3 3フォトン以上の出力
5 OUT4 4フォトン以上の出力
6 SAT 16時間フォトン検出時の出力
7 USB-C 5V入力電源ポート
8 SPAD+/- 単一SPAD低ジッターCML差動出力
9 DEAD デッドタイム調整トリマ/TP
10 VOP SPADバイアス調整トリマ/TP
11 SPAD電源スイッチ
12 60mmケージシステム用6mm取付穴
13 30mmケージシステム用M3取付穴
波長別仕様

和文

  • Twist™
  • Blues™
  • Calypso™＊
  • Fandango™
  • Samba™
  • Jive™
  • Mambo™
  • Flamenco™
  • Rumba™

  • <!–

    –>

    Twist™　457nm
    波長(nm) 457.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）

  • <!–

    –>

    Blues™　473nm
    波長(nm) 473.0 ± 0.3
    出力(mW) 25 50
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    消費電力 < 35 W,典型値 < 15W
    動作温度範囲 10℃ – 40℃
    レーザーヘッド底面プレート温度(最大) 50℃
    推奨ヒートシンク熱抵抗 0.6K/W または 0.4K/W ＊
    レーザヘッド寸法[mm］
    レーザヘッド寸法[inches]    		 102 x 60 x 40
    4.0 x 2.4 x 1.6
    コントローラー寸法[mm］
    コントローラー寸法 [inches]    		 190 x 72 x 28
    7.6 x 2.9 x 1.1
    通信方法 RS-232 または USB
    モデル番号 CDRH/CE
    (キースイッチによるON/OFF)    		 OEM
    (自動スタートモード)
    RS-232コントローラー wavel-04-xy-pwr-500 wavel-04-xy-pwr-600
    USBコントローラー wavel-04-xy-pwr-700 wavel-04-xy-pwr-800
    保証期間 2年間（稼働時間無制限）
  • Calypso™*　491nm
    波長(nm) 491.5 ± 0.3
    出力(mW) 25 50 75 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間もしくは5000時間
  • Fandango™　515nm
    波長(nm) 514.4 ± 0.3
    出力(mW) 25 50 100 150
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Samba™　532nm
    波長(nm) 532.1 ± 0.3
    出力(mW) 25 50 100 150 200 300** 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Jive™　561nm
    波長(nm) 561.2 ± 0.3
    出力(mW) 25 50 100 150 200**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 2%,典型値 < 1.5%
    ノイズ,20 Hz – 20 MHz(rms) < 0.25%,典型値 < 0.15%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.2
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Mambo™　594nm
    波長(nm) 593.6 ± 0.3
    出力(mW) 25 50 100
    ノイズ,20 Hz – 20 MHz(pk – pk) < 3%
    ノイズ,20 Hz – 20 MHz(rms) < 0.3%
    長時間安定性(8時間 ± 3℃) < 3%
    ビーム拡がり角(全角,mrad) < 1.3
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Flamenco™　659nm
    波長(nm) 659.6 ± 0.3
    出力(mW) 100**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.5
    空間モード(TEM00) M² < 1.1
    出射口におけるビーム径 (µm) 700 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）
  • Rumba™　1064nm
    波長(nm) 1064.2 ± 0.6
    出力(mW) 400**
    ノイズ,20 Hz – 20 MHz(pk – pk) < 1%
    ノイズ,20 Hz – 20 MHz(rms) < 0.1%
    長時間安定性(8時間 ± 3℃) < 2%
    ビーム拡がり角(全角,mrad) < 1.6
    空間モード(TEM00) M² < 1.2
    出射口におけるビーム径 (µm) 1000 ± 50
    スペクトル線幅 (半値全幅) < 1 MHz
    波長安定性(ウォームアップ後) < 1 pm(± 2℃,8時間)***
    出射口におけるビーム対称性 > 0.95 : 1
    ビーム位置安定性 (10-40°C にわたり) < 10μrad/ ℃,典型値 5 μrad/ ℃
    偏光比 (直線, 垂直) > 100 : 1
    保証期間 2年間（稼働時間無制限）

* Cobolt社製 Calypso™ は、オプションの04-02バージョン及びGen 4コントローラでのみ使用可能 ** この波長及び出力レベルは、04-51バージョンの場合のみ *** オプションのCobolt社製 04-02バージョンは、最大594nmの波長を持つ Cobolt社製 04-01シリーズの全レーザーで使用可能。04-02オプションは、変動する動作条件のもとでも波長安定性を改善。（20℃～50℃の全動作温度範囲にわたって＜2pmの波長確度を提供
