コボルト社 (Cobolt) Tor Qスイッチ レーザー
Cobolt Tor™ シリーズ
高性能・高繰返しQスイッチ・レーザー
Cobolt社製Tor™シリーズレーザーは、高性能Qスイッチ発振・ダイオード励起レーザーです。洗練されたキャビティ設計により、高品質のTEM00ビームにて 高いパルス繰り返し周波数、短パルス性、並外れたパルス間安定性を独自に実現しています。 Cobolt社が特許を保有するHTCure™技術を用いて製造された本レーザーは、この技術により密閉構造のヘッド内に収められ、高堅牢性と高信頼性を誇り、要求の厳しい環境下におけるOEM製品としても高い適合性を有しています。 本レーザーは、フィードバック制御用のパルスカウンタ機能（位相計数機能）を搭載しているので出力と繰り返し周波数におけるドリフトを最小限にし、さらにはパルス・トリガー出力信号を取り出すことで検出器との同期を容易にできます。 Cobolt社製Tor™シリーズレーザーは、コンパクト・高堅牢性・高平均出力・高パルスエネルギーという性能を兼ね備えているので、LIBS（レーザー誘起ブレークダウン分光法）・顕微解剖・MALDI-TOF（マトリックス支援レーザー脱離イオン化飛行時間型質量分析）・レーザー測距・ラマンライダー・微細加工などの産業分野及び科学分野における多種多様なアプリケーションに最適な光源です。
index
主な特長
- 小型・強力Qスイッチ・レーザー
- 発振波長: 355nm, 532nm および 1064nm
- 平均出力：≦1.0W
- パルス繰り返し率：>7kHz
- パルス幅：3～5ns
- パルス・エネルギー：最大150μJ
波長別仕様
| モデル | 波長 | パルスエネルギー | 繰り返し周波数 | パルス幅 | トリガーソース | 保証期間 |
|---|---|---|---|---|---|---|
| Tor | 354.8 ± 0.3nm | 18 ± 3μJ | 5～7kHz | 4 ± 1ns | – | 1年間 or 5000時間 |
| 532.1 ± 0.3nm | 60 ± 5μJ | シングル～1kHz | 4 ± 1ns | 1年間 | ||
| 1064.2 ± 0.6nm | > 150μJ | シングル～1kHz | 4 ± 1ns | 1年間 | ||
| Tor XS | 532.1 ± 0.3nm | 50 ± 5μJ | シングル～1kHz | 4 ± 1ns | 外部 | 1年間 |
| 1064.2 ± 0.6nm | 50 ± 5μJ | シングル～1kHz | 2.5 ± 1.0ns | 1年間 | ||
| 100 ± 10μJ | シングル～1kHz | 2.5 ± 1.0ns | 1年間 | |||
| Tor XE | 532.1 ± 0.3nm | 250 ± 25μJ | シングル～1kHz | 2 ± 1ns | 内部,外部,ゲート | 1年間 |
| 1064.2 ± 0.6nm | 500 ± 50μJ | シングル～1kHz | 2.5 ± 1.0ns | 1年間 |
波長別仕様
| 波長 (nm) 1 | 354.8 ± 0.3 | 532.1 ± 0.3 | 1064.2 ± 0.6 |
|---|---|---|---|
| 平均出力 | 125 ± 20 mW | 420 ± 35 mW | > 1.0 W |
| パルス・エネルギー | 18 ± 3 μJ | 60 ± 5 μJ | > 150 μJ |
| ピークパワー2 | > 3 kW | > 11 kW | > 30 kW |
| パレス幅 | 3 – 5 ns | ||
| 繰り返し率 | 7 kHz | ||
| パルスジッタ | < 1 μs | ||
| 長時間安定性（８時間± 3℃） | < 3 % | ||
| 空間モーﾄﾞ(TEM00) | M2 < 1.3 | ||
| 出射口でのビーム真円度 | > 0.65:1 | > 0.85:1 | > 0.90:1 |
| 消光比 (直線, 垂直) | > 100:1 | ||
| 全消費電力 | < 63 W, 典型値 < 30W | ||
| 動作温度 | 10-40℃ | ||
| ベースプレート最大温度 | 50℃ | ||
| ヒートシンクの熱抵抗(推奨) | 0.2 K/W | ||
| 動作モード | 定電流モード バースト発振モード 一定の繰り返し率 (OEM 製品のみ) | ||
| トリガー出力信号 | SMA経由のパルストリガ出力 | ||
| レーザーヘッド寸法[mm/inches] | 125 x 70 x 45 / 4.9 x 2.8 x 1.8 | ||
| コントローラー寸法[mm/inches] | 190 x 72 x 28 / 7.5 x 2.8 x 1.1 | ||
| 通信方法 | USB または RS-232 | ||
| 保証期間 | 1年間 または 稼働5000時間 | 1年間 | |
1 ここでの波長は、空気中の値 2 トップハット型の強度分布をもつと仮定して、ピークパワー(kW) = パレスエネルギー (μJ) ÷ パレス幅 (ns)
| モデル型番 | CDRH/CE (キースイッチ付 on/off) | OEM (自動立ち上げモード)) | |
|---|---|---|---|
| RS-232 コントローラー | wavel-05-71-pwr-500 | wavel-05-71-pwr-600 | |
| USB コントローラー | wavel-05-71-pwr-700 | wavel-05-71-pwr-800 |

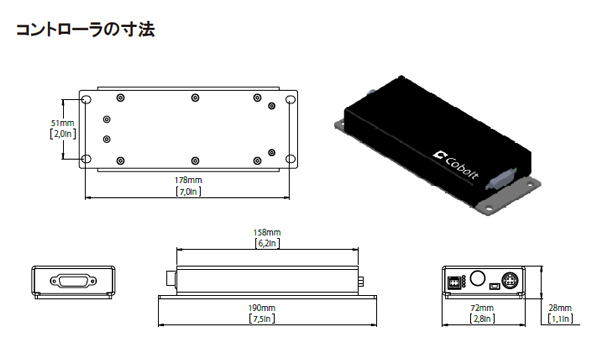

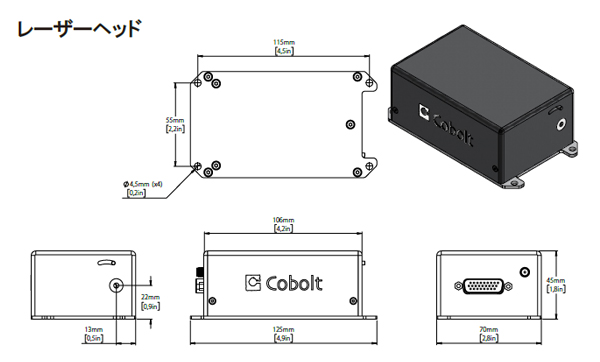

機械仕様
電源インターフェース
| インタフェース | コネクター | 機能 |
|---|---|---|
| 入力電源 | Kycon KPJX-45, 4ピン | コントローラーへの電源供給 |
| レーザヘッド から コントローラ | HD-sub 26ピン, オス | レーザヘッドとの接続 |
| コントローラ から レーザヘッド | HD-sub 26ピン, メス | コントローラへの接続 |
| データポート | USB-type mini B | 制御コマンドによる制御と監視 |
| リモートインターロックとアナログ信号 | Molex 90130-3206 | アナログ入力 5 – 12 V =>レーザーON アナログ入力 <2.7 V =>レーザーOFF |
| トリガ信号出力 | SMA メス | パルスモニタからの出力信号 |
| 起動時間 | 3分 |
