コボルト社 (Cobolt) Rogue™ シリーズ
Cobolt Rogue™ シリーズ
高出力 | CW DPSSレーザー
Cobolt RogueTM シリーズレーザーは特定の波長で稼働するCWダイオード励起レーザーです。レーザーは小型密封筐体として特許取得済の HTCure－ 超堅牢製造技術 －にて製造されております。
Cobolt社製05-01シリーズ単一波長レーザーへの補完物として、Cobolt RogueTMシリーズレーザーはより高い光出力と<150 GHzのスペクトル幅を有します。レーザーは広範囲の操作条件下で安定した特性で、非常に高いビーム品質と、高信頼性が保証されるよう設計・生産されています。
Cobolt RogueTMシリーズレーザーは、研究所環境でのスタンドアローン使用や、蛍光顕微鏡学、フローサイトメトリー、ＤＮＡシーケンサーおよび高含有分析などのアプリケーション用装置としてのＯＥＭコンポーネントへの組み込みを意図しております。
主な特長
- 640 nm
- 連続波出力 最高1 W
- スペクトル幅 < 150 GHz (200 pm)
- 完璧なTEM00ビーム
- 安定した出力 <2％ｐ-ｐ（8時間以上）
- 超堅牢、完全密封パッケージ
Cobolt RogueTM640 nm M2 < 1.1
典型的な出力安定度と rmsノイズ性能
性能仕様
| 中心波長 | 639.6 ± 0.3 nm |
|---|---|
| 有効出力レベル | 1.0 W |
| ノイズ, 20 Hz – 20 MHz (rms) | < 0.5 % |
| Po出力安定度 (8 hrs ± 3℃) | < 2% |
| ビーム拡がり角 (全角) | < 1.4 mrad |
| 空間モード (TEM00) | M2 < 1.1 |
| 出射口でのビーム径 | 700 ± 50 μm |
| スペクトル幅 (FWHM) | < 150 GHz (200 pm) |
| 出射口でのビーム対称性 | >0.90:1 |
| ビーム位置安定度 (10-40℃の範囲) | < 10 μrad/℃ |
| 偏光比 (直線偏光, 縦) | >100:1 |
| 保証期間 | 12ヶ月間, 時間数無制限 |

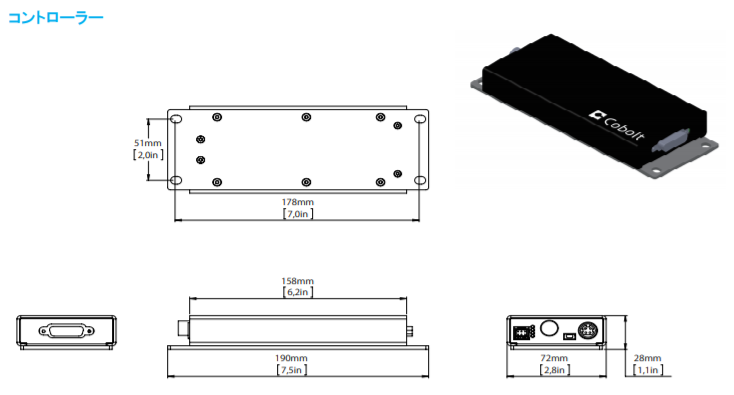

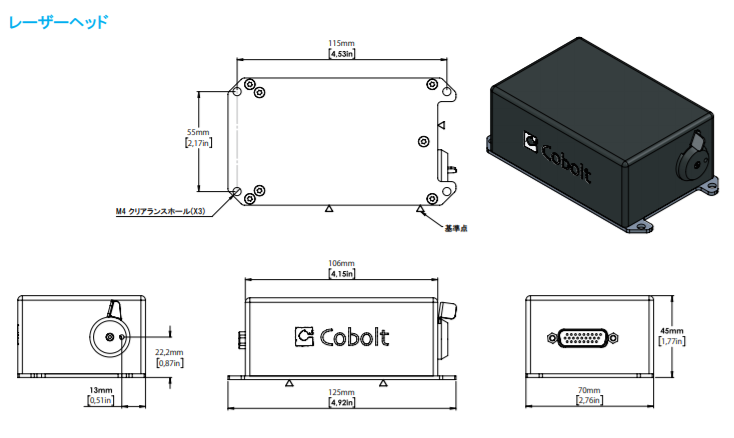

機械仕様
運用環境
| 電源要件 | 15 VDC, 6 A |
|---|---|
| レーザーヘッドベースプレート 最大温度 |
45 ℃ |
| 稼働時環境温度 | 10 – 35 ℃ |
| 保管時環境温度 | -10 -> +60 ℃ |
| 湿度 | 0 – 90 % RH 結露無きこと |
| 環境気圧 | 950 – 1050 mbar |
| 環境温度35℃ でのレーザーヘッド ヒートシンク熱インピーダンス |
0.18 K/W |
| レーザーヘッドの最大熱発散 | < 63 W, 典型値 30W |
通信インターフェイス
| 通信 | USB または RS-232 |
|---|---|
| 標準的なボーレート | 115200bps |

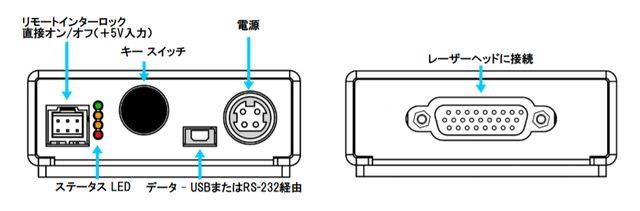

電気的インターフェイス
Molex社製６ピン（キーコントロールボックスに接続）
| ピン | 機能 |
|---|---|
| 1 | リモートインターロック |
| 2 | 0V – グラウンド |
| 3 | 直接オン/オフ（＋5V入力） |
| 4 | – |
| 5 | LED 1 （レーザー on） |
| 6 | LED 2 （エラー） |

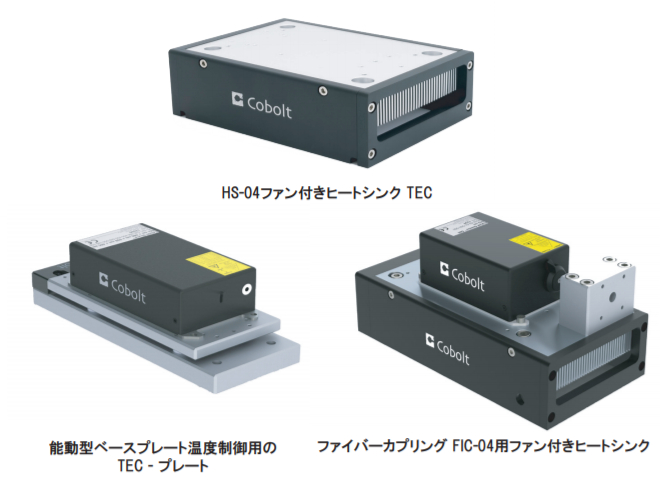

オプション＆アクセサリー
- HS-04ファン付きのレーザーヘッドヒートシンク
- 能動型ベースプレート温度制御用TEC プレート

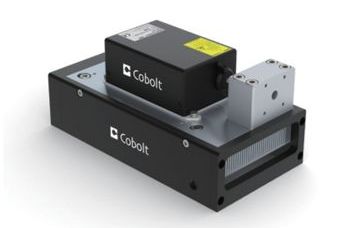

- ファイバーカプリングFIC-04用のファン付きレーザーヘッドヒートシンク
アプリケーション
- 蛍光顕微鏡（共焦点顕微鏡）
- フローサイトメーター
- 高含有分析
- 超解像顕微鏡
- DNAシーケンサー
