Cobolt Qu-T シリーズ
小型チューナブルレーザー | 単一周波数 | 高出力
Cobolt Qu-T™シリーズは、中心波長における本質的に高いレベルの柔軟性と完璧なTEM00ビームを備え、650-950nmの波長範囲でチューニングとロックが可能な単一周波数CW発振を提供します。各波長は数nmに亘ってギャップフリーで粗調整が可能で、高速ピエゾ制御により外部基準にアクティブにロックできます。
このような調整機能とロック機構、低強度ノイズおよび狭線幅の発振を組み合わせることで、このレーザーは、原子遷移や自発パラメトリックダウンコンバージョンによるもつれ光子ペアの生成に基づく量子実験に最適です。
24時間365日の信頼性が実証されたCobolt HTCure™製造技術により、コンパクトな密閉パッケージに組み込まれたCobolt Qu-T™レーザーは、小型で使いやすいプラットフォームから、幅広い動作条件下で堅牢な性能を提供します。
Cobolt Qu-T™シリーズがどのように量子技術の研究をより簡単に、より手頃な価格で実現できるか、今すぐお問い合わせください!
index
主な特長
- 高い波長柔軟性と高出力
- 狭い線幅 (< 100 kHz , free running)
- 高いスペクトル純度 (SMSR > 60 dB)

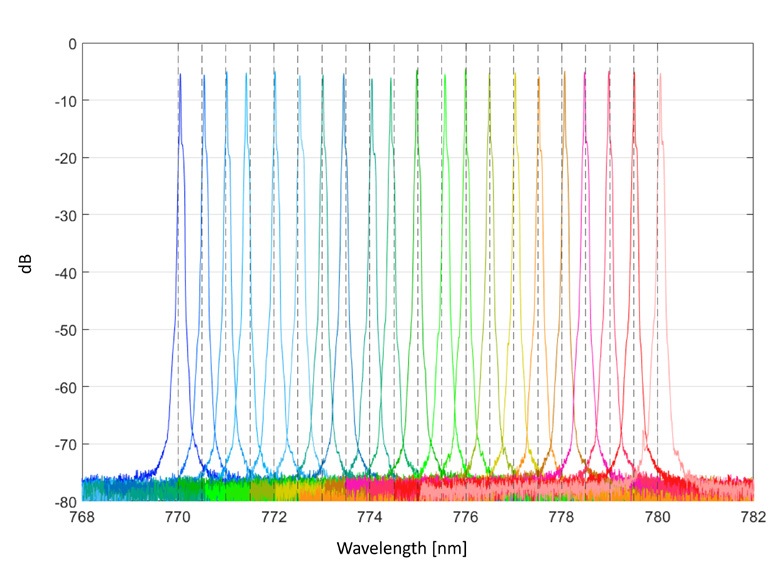

- 数nmのギャップフリー粗調整 (> 4 nm)
- 高速微調整 (mode-hop free > 5 GHz, typ.)
- 様々な外部基準への周波数ロック
- 24時間365日の信頼性が実証されたコンパクトな筐体
波長別仕様
Cobolt Qu-T シリーズ
波長 | 707 nm | 780 nm | 813 nm |
---|---|---|---|
出力 | 500 mW | ||
出力安定性 | (±2°C and 8hrs) ±2 % | ||
粗調整範囲 | > 4 nm | ||
微調整 (Piezo) | > 5 GHz, typ. | ||
ノイズ, 20 Hz – 20 MHz (pk-pk) | < 1% | ||
ノイズ, 20 Hz – 20 MHz (rms) | < 0.1 % | ||
開口部におけるビーム径 | 1000 ± 50 μm | ||
開口部におけるビーム対称性 | > 0.95:1 | ||
ビーム拡がり角 (full angle, mrad) | < 1.2 | ||
空間モード (TEM00) M2 | < 1.1 | ||
スペクトル純度 | > 60 dB | ||
スペクトル幅 (FWHM, 1 ms) | < 100 kHz | ||
波長安定性 (±2°C and 8hrs) | < 1 pm | ||
偏光比 (linear, vertical) | > 100:1 | ||
保証 (unlimited hours) | 12 months |
機械仕様
動作環境
Cobolt Qu-T™ | |
---|---|
Power supply requirements | 15 VDC, 6 A |
System power consumption | < 65 W, typical 30W |
Maximum laser head baseplate temperature | 50 °C |
Ambient temperature, operation | 10 – 40 ºC |
Laser head heat sink thermal impedance (at max ambient temperature) | < 0.2 K/W |
Beam pointing stability (over operation temperature range) | < 10 μrad/°C, typical 5 μrad/°C |
Ambient temperature, storage | -10 -> +60 ºC |
Humidity | 0- 60 % RH non-condensing |
Ambient air pressure | 950 – 1050 mbar |
電気的インターフェイス
Molex 6 pin – Controller I/O
Pin | Function |
---|---|
1 | Remote interlock |
2 | 0 V – Ground |
3 | Direct Input |
4 | — |
5 | LED 1 (LASER ON) |
6 | LED 2 (ERROR) |
オプション&アクセサリー
- Laser head heatsink with fans for 05-01 lasers : HS-04
- Heatsink with fiber coupling for 05-01 lasers : FIC-04
コボルト社 (Cobolt) Qu-T™シリーズ(Cobolt Qu-T™ Series)のテクニカルノート
アプリケーション
- ホログラフィー
- ラマン分光
- 顕微鏡法
- フローサイトメーター
- 量子技術
- 粒子分析
- 干渉計測
- DNAシーケンサー
