コボルト社 (Cobolt) 半導体レーザー MLD 06シリーズ

Cobolt 06-01 シリーズ

Cobolt 06-01 シリーズ
プラグ・アンド・プレイかつ変調可能なCWレーザー

Cobolt 06シリーズレーザーは、小型フットプリントを維持しつつ、優れたレーザー製造技術と、プラグアンドプレイ方式で広い波長ラインナップを制御します。Cobolt 06シリーズは高性能なダイオードレーザーモジュール(MLD)(クリーンナップフィルター内蔵)とダイオード励起固体レーザー(DPL)にて構成され、405nm~660nmまでの各波長すべてダイレクト変調機能に対応します。

Coboltレーザー製品は、世界的に定評を得ている品質と信頼性を保証する Cobolt社独自のHTCure™技術により製造されており、比類ない堅牢さを実現します。Cobolt 06シリーズレーザーは、実験室環境にてのスタンドアローン使用から、分析および測定装置などへの組込みに最適であり、共焦点顕微鏡やフローサイトメトリーのような蛍光分析用途には理想的な製品です。

主な特長
  • 組込みやすいコンパクトなレーザーモジュール
  • 高品質ビーム、300mWまで出力
  • ダイレクト出力変調機能
  • 制御回路をレーザーヘッドに内蔵
  • 超堅牢な設計
  • 全てのMLDシリーズはクリーンナップフィルター内蔵
  • 波長:405nm, 445nm, 473nm, 488nm, 515nm, 532nm, 553nm, 561nm, 633nm, 638nm, 647nm, 660nm
Cobolt 06-MLD
10MHzでの典型的なデジタル変調
Cobolt 06-DPL 532nm
典型的なスペクトル純度
Cobolt 06-MLD
典型的な出力安定度とRMSノイズパフォーマンス出力
波長別仕様
  • 405nm
  • 445nm
  • 473nm
  • 488nm
  • 515nm
  • 532nm
  • 553nm
  • 561nm
  • 633nm
  • 638nm
  • 647nm
  • 660nm
  • 405nm(06-MLD)
    中心波長(nm) 405 ± 5
    出力(mW) 120 / 300
    ビーム拡がり角(全角, mrad) < 1.1
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W

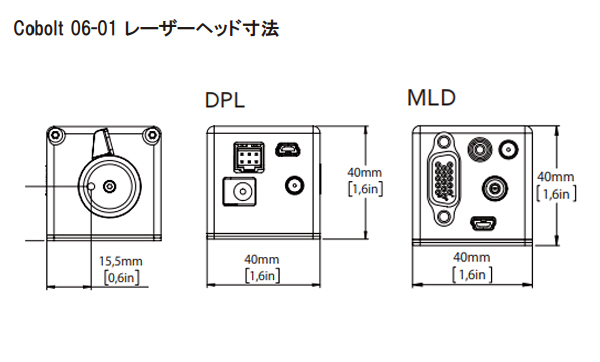

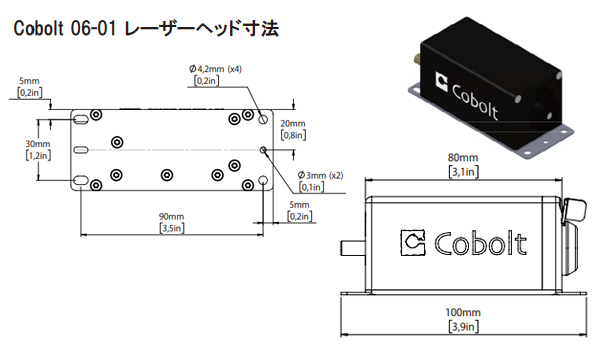

    レーザーヘッド寸法 100 x 40 x 40 mm

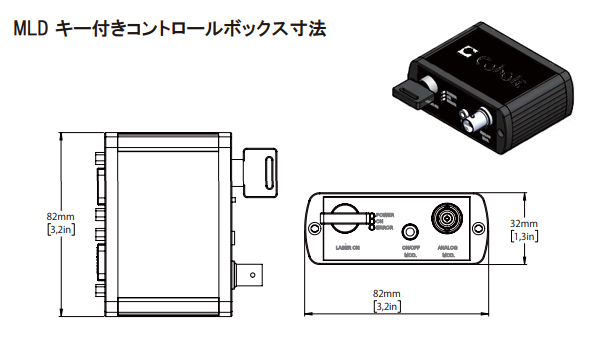

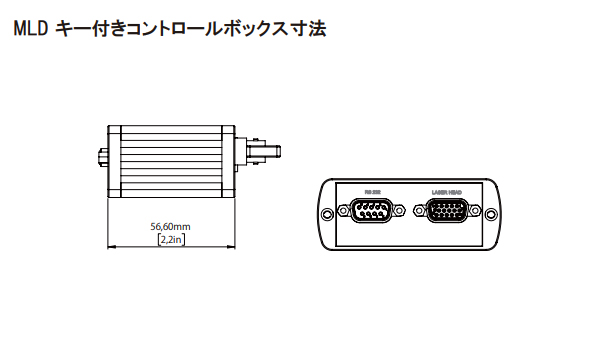

    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 445nm(06-MLD)
    中心波長(nm) 445 ± 5
    出力(mW) 100
    ビーム拡がり角(全角, mrad) < 1.2
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 473nm(06-MLD)
    中心波長(nm) 473 ± 5
    出力(mW) 100 / 300
    ビーム拡がり角(全角, mrad) < 1.2
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 488nm(06-MLD)
    中心波長(nm) 488 ± 5
    出力(mW) 60 / 200
    ビーム拡がり角(全角, mrad) < 1.3
    スペクトル線幅(半値全幅) < 1.5nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 515nm(06-MLD)
    中心波長(nm) 515 ± 5
    出力(mW) 80
    ビーム拡がり角(全角, mrad) < 1.3
    スペクトル線幅(半値全幅) < 1.5nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 532nm(06-DPL)
    中心波長(nm) 532.1 ± 0.3
    出力(mW) 100 / 200
    ビーム拡がり角(全角, mrad) < 1.2
    スペクトル線幅(半値全幅) < 1MHz
    空間モード(TEM00) M2 < 1.1
    ビーム対称性 > 0.95:1
    出射口でのビーム径(μm) 700 ± 70
    ノイズ, 250Hz – 2MHz(rms) < 0.3%
    出力安定度(8時間超) < 2%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC-50 kHz

    < 6 μs
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC-50 kHz

    < 6 μs
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間
    n/a
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 20W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.5 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB
    電源 5V, 5A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-91-pwr-100
    wavel-06-91-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 553nm(06-DPL)
    中心波長(nm) 552.8 ± 0.3
    出力(mW) 50
    ビーム拡がり角(全角, mrad) < 1.2
    スペクトル線幅(半値全幅) < 1MHz
    空間モード(TEM00) M2 < 1.1
    ビーム対称性 > 0.95:1
    出射口でのビーム径(μm) 700 ± 70
    ノイズ, 250Hz – 2MHz(rms) < 0.25%
    出力安定度(8時間超) < 2%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC-5 kHz

    < 60 μs
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC-5 kHz

    < 60 μs
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間
    n/a
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 20W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.5 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB
    電源 5V, 5A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-91-pwr-100
    wavel-06-91-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 561nm(06-DPL)
    中心波長(nm) 561.2 ± 0.3
    出力(mW) 50 / 100
    ビーム拡がり角(全角, mrad) < 1.2
    スペクトル線幅(半値全幅) < 1MHz
    空間モード(TEM00) M2 < 1.1
    ビーム対称性 > 0.95:1
    出射口でのビーム径(μm) 700 ± 70
    ノイズ, 250Hz – 2MHz(rms) < 0.25%
    出力安定度(8時間超) < 2%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC-10 kHz

    < 30 μs
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC-10 kHz

    < 30 μs
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間
    n/a
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 20W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.5 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB
    電源 5V, 5A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-91-pwr-100
    wavel-06-91-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 633nm(06-MLD)
    中心波長(nm) 633 ± 5
    出力(mW) 80
    ビーム拡がり角(全角, mrad) < 1.7
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 638nm(06-MLD)
    中心波長(nm) 638 ± 5
    出力(mW) 180
    ビーム拡がり角(全角, mrad) < 1.7
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 647nm(06-MLD)
    中心波長(nm) 647 ± 5
    出力(mW) 130
    ビーム拡がり角(全角, mrad) < 1.7
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
  • 660nm(06-MLD)
    中心波長(nm) 660 ± 5
    出力(mW) 100
    ビーム拡がり角(全角, mrad) < 1.7
    スペクトル線幅(半値全幅) < 1.2nm
    空間モード(TEM00) M2 < 1.2
    ビーム対称性 > 0.90:1
    出射口でのビーム径(μm) 700 ± 100
    ノイズ, 250Hz – 2MHz(rms) < 0.2%
    出力安定度(8時間超) < 1%
    デジタル変調
     バンド幅
     消光比(@10MHz)
     立ち上がり/下降時間

    DC – 150 MHz
    >10 000 000 : 1 (>70dB)
    < 2.5 ns
    アナログ変調
     バンド幅
     消光比(@250kHz)
     立ち上がり/下降時間

    DC – 2 MHz
    >10 000 000 : 1 (>70dB)
    < 300 ns
    リモートコントロールオン/オフ
     周波数
     消光比
     立ち上がり/下降時間

    DC – 500 kHz
    inf : 1
    < 300 ns
    偏光比(縦偏光) > 100:1
    周囲温度とポインティング < 5μrad / 20 ~ 50℃
    ベースプレート最大温度 50℃
    システム全体での消費電力 < 12W
    レーザーヘッドヒートシンク熱インピーダンス
    (環境温度摂氏40度にて)
    < 0.8 K/W
    レーザーヘッド寸法 100 x 40 x 40 mm
    キーボックス寸法 82 x 56.6 x 32 mm
    接続ケーブル USB または RS-232 (CDRH /CE のみ)
    電源 5V, 3A
    モデル番号
    CDRH/CE(キー付きのコントロール・ボックスを含む)
    OEM(自動スタート・モード)
    wavel-06-01-pwr-100
    wavel-06-01-pwr-200
    保証期間 1年間(稼働時間制限無し)
機械仕様
電源インターフェース
インタフェース 場所 MLD DPL
入力電源 レーザーヘッド DCプラグ2.5 mm / 5.5 mm
メス
リモートインターロックコネクタ レーザーヘッド 2.5 mm オーディオ
メス
OEM : Molex ピン
1 & 2
デジタル変調 レーザーヘッド USB-type mini B
キーコントロールボックスコネクタ レーザーヘッド VGA D-SUB 15ピン
オス
Molex 6ピン
オス
デジタル変調 レーザーヘッド SMA female
アナログ変調 レーザーヘッド OEM : D-SUB 15ピン
7 & 8
OEM : Molexピン
2 & 3
レーザーヘッドコネクター キーボックス VGA D-SUB 15ピン
オス
リモート インターロックコネクタ キーボックス CDRH : 3.5 mm オーディオ
メス
RS-232 キーボックス D-SUB 9ピン
オス
アナログ変調 オン/オフ変調 3.5 mm オーディオ
メス
アナログ変調 キーボックス BNC
メス

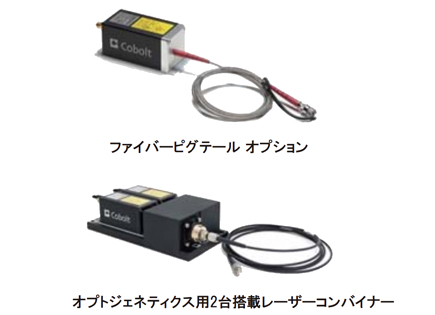

オプション&アクセサリー
  • ファイバーカップリングマウント
  • 偏波面保持とシングルモードファイバーピグテール*
  • スペクトルクリーンアップフィルタ
  • レーザーヘッドヒートシンク
  • オプションとしてCDRH操作のキースイッチ付き
  • コントロールボックス

* すべての波長に取り付けられる訳ではありません

カタログ
Cobolt社 06シリーズ
英文
和文
Cobolt社 ファイバーピグテール
英文
和文
アプリケーション

フォームが表示されるまでしばらくお待ち下さい。

恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。

PAGETOP
