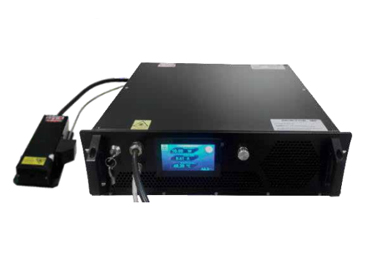

アズール ライト システムズ社 (Azur Light Systems) ファイバーレーザー CW Visible

ALS CW Visible ファイバーレーザー

ALS CW Visible ファイバーレーザー
全ファイバー使用のMOPA(主発振器出力増幅器)構造
  • TEM00モード
  • 長いコヒーレンス長
  • M2<1.2
  • 単一周波数
  • 低ノイズ
  • 優れたビーム位置安定性
  • 優れた出力安定性
  • 高い偏光比と安定性
  • 非冷却式レーザーヘッド
  • コンパクト設計
  • メンテナンスフリー・長寿命
  • 低消費電力
  • OEMにも対応
  • RoHS対応品
ALS可視光・CWシリーズ

仕様
  • 488nm
  • 515nm
  • 532nm
  • 内部にシーダーを含む488nm高出力ファイバーレーザー
    波長(1) 488 ± 0.25nm
    出力 0.5W, 1W, 1.5W, 2W
    出力可変 出力可変範囲は1~100%(10~100%でのご使用をお勧めします。)
    ビーム質 M2 < 1.1
    ビーム径(自由空間出力) 1 ± 0.2 mm(他のビーム径も応相談)
    ビーム拡がり角(半角) < 0.4 mrad (@1/e^2)
    空間モード TEM00
    スペクトル線幅(単一周波数発振)(2)
    スペクトル線幅(狭線幅発振)
    < 200 kHz
    < 50 pm
    出力安定性 (短時間)
    出力安定性(8時間以上)
    < ± 0.2 %
    < ± 0.3 %
    ノイズ(100Hz – 10MHz)(単一周波数発振)
    ノイズ(狭線幅発振)
    < 0.3 % rms
    < 0.5 % rms
    周波数安定性(3) < 0.1 pm
    出力偏光 直線 > 300 : 1
    ビーム位置安定性 < ± 0.5 μrad/℃
    出力(4) レーザーヘッド部でフリースペース出力
    レーザー制御 マルチターン・ポテンショメータ/タッチ・スクリーン/アナログ電圧
    電源要件 90 – 240V / 50 – 60Hz
    消費電力 200 < … < 500 W
    冷却方式 空冷

    (1)ご要望により他波長も対応可能
    (2)レーザー内部の標準的なシーダーに基づく
    (3)単一周波数発振のみ対応。8時間以上、周辺温度変化が<3℃で測定
    (4)レーザー出力に応じてPM980/HI1060/LMA型の出力ファイバ、コリメートファイバ、マルチプル出力、ビームスプリット方式にも、オプションにて対応

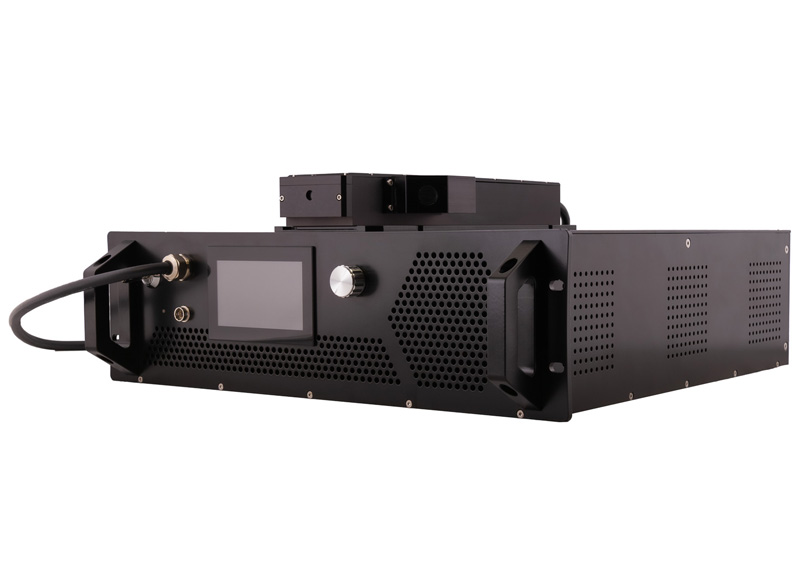

    寸法(mm)
    寸法
    レーザーラック 480 x 460 x 130mm
    レーザーヘッド 275 x 120 x 50mm

    ラックとレーザーヘッドからのビーム出力部間のケーブル長:約 1.5 m
    非冷却式レーザーヘッド
    空冷式電源ユニット – 横幅:19インチ(482.6mm)、 高さ:3U(5.25インチ/133.35mm)
    パッシブ又はアクティブな1.5mファイバー
    出力>1Wには、赤外ビームダンパー

    ファイバーレーザーの出力に応じて、ビーム出力方式にカスタム対応
    ビームスプリット方式 1:3 またはそれ以上、フリースペースまたはファイバー出力
    ビーム整形
    最新の光学機器の使用

    ALS CWファイバーレーザー 488nmの概要
    上記のグラフは、ALS-Blレーザーの長時間における周波数安定度を示しています(青線:周波数MHz、赤線:室温℃)。
    中心周波数の安定性 及び ビーム位置安定性に関して、ホログラフィーをベースとする産業分野ではアルゴンレーザーの置き換えニーズに唯一対応した製品として承認されました。
    ALSレーザーは、シングルモードファイバーの構造のみを採用しており 高安定で優れたビーム質の単一空間モードを実現しています。
    典型値:M2 < 1.1

    • 制御 – 測定用
    • アルゴンレーザー置き換え
    • レーザードップラー流速計
    • 高分解能干渉計
    • 超解像顕微鏡
    • 高度な分光測定
    • ホログラフィー

    上記グラフは、ALS-Blシリーズの全レーザーの出力安定性を示しています。
    短期での出力変動:<+/- 0.2%(検出されるノイズによって制限あり)
    長期での出力変動:<+/- 0.3%

    カタログ

    Azur Light Systems社 CWシリーズ 488nm
    英文
    和文
  • 内部にシーダーを含む515nmファイバーレーザー
    波長(1) 515 ± 0.25nm
    出力 1W, 2W, 5W, 10W
    出力可変 出力可変範囲は1~100%(10~100%でのご使用をお勧めします)
    ビーム質 M2 < 1.1
    ビーム径(自由空間出力) 1 ± 0.2 mm(他のビーム径も応相談)
    ビーム拡がり角(半角) < 0.4 mrad (@1/e^2)
    空間モード TEM00
    スペクトル線幅(単一周波数発振)(2) < 200 kHz
    出力安定性 (短時間)
    出力安定性(8時間以上)
    < ± 0.3 %
    < ± 0.5 %d
    ノイズ(100Hz – 10MHz)(単一周波数発振) < 0.05 % rms
    周波数安定性(3) < 0.1 pm
    出力偏光 垂直 > 200 : 1
    ビーム位置安定性 < ± 0.5 μrad/℃
    出力(4) レーザーヘッド部でフリースペース出力
    レーザー制御 マルチターン・ポテンショメータ/タッチ・スクリーン/アナログ電圧
    電源要件 90 – 240V / 50 – 60Hz
    消費電力 200 < … < 300
    冷却方式 空冷

    (1)ご要望により他波長も対応可能
    (2)レーザー内部の標準的なシーダーに基づく。オプションのラック型・外部チューナブルシーダーを用いて、スペクトル線幅を 12kHzまで狭線幅化可
    (3)単一周波数発振のみ対応。8時間以上、周辺温度変化が<3℃で測定
    (4)レーザー出力に応じて、PM980/HI1060/LMA型の出力ファイバ、コリメートファイバ、マルチプル出力、ビームスプリット方式にも、オプションにて対応

    オプション:外部ALSシーダー(FC/APCコネクタ接続)または 外部チューナブル(温度及びピエゾ)シーダー(FC/APCコネクタ接続)が可能

    寸法(mm)
    寸法
    レーザーラック 480 x 460 x 130 mm
    レーザーヘッド <5W : 275 x 120 x 50 mm または <5+W : 325 x 120 x 50 mm

    ラックとレーザーヘッドからのビーム出力部間のケーブル長:約 1.5 m
    非冷却式レーザーヘッド
    空冷式電源ユニット – 横幅:19インチ(482.6mm)、 高さ:3U(5.25インチ/133.35mm)
    パッシブ又はアクティブな1.5 mファイバー
    出力>1Wには、赤外ビームダンパー

    ファイバーレーザーの出力に応じて、ビーム出力方式にカスタム対応
    ビームスプリット方式 1:3 またはそれ以上、フリースペースまたはファイバー出力
    ビーム整形
    最新の光学機器の使用

    ALS CWファイバーレーザー 515nmの概要
    ALS-GR-515レーザーは、シングルモードファイバーの構造のみを採用しており 高安定で優れたビーム質の単一空間モードを実現する
    典型値:M2 < 1.1
    上記グラフは、ALS-GR-515シリーズの全レーザーの出力安定性を示す
    短期での出力変動:<+/- 0.2%(検出器のノイズによる制限あり)
    長期での出力変動:<+/- 0.3%

    • 高出力レーザーポンピング
    • パルスレーザーポンピング
    • アルゴンレーザー置き換え
    • レーザードップラー流速計
    • 高分解能干渉計
    • 超解像顕微鏡
    • ホログラフィー

    上記グラフは、標準で用意されているALS-GR-515レーザーのビーム位置安定性を示しています。中心周波数の安定性 及び ビーム位置安定性に関して、産業分野ではアルゴンレーザーの置き換えニーズに唯一対応した製品として承認されました。

    カタログ

    Azur Light Systems社 CWシリーズ 515nm
    英文
    和文
  • 内部にシーダーを含む532nmファイバーレーザー
    波長(1) 532 ± 0.25nm
    出力 1W, 2W, 5W, 10W
    出力可変 出力可変範囲は1~100%(10~100%でのご使用をお勧めします)
    ビーム質 M2 < 1.1
    ビーム径(自由空間出力) 1 ± 0.2 mm(他のビーム径も応相談)
    ビーム拡がり角(半角) < 0.5 mrad (@1/e^2)
    空間モード TEM00
    スペクトル線幅(単一周波数発振)(2) < 200 kHz
    出力安定性 (短時間)
    出力安定性(8時間以上)
    < ± 0.3 %
    < ± 0.5 %
    ノイズ(100Hz – 10MHz)(単一周波数発振) < 0.05 % rms
    周波数安定性(3) < 0.1 pm
    出力偏光 直線 > 300 : 1
    ビーム位置安定性 < ± 0.5 μrad/℃
    出力(4) レーザーヘッド部でフリースペース出力
    レーザー制御 マルチターン・ポテンショメータ/タッチ・スクリーン/アナログ電圧
    電源要件 90 – 240V / 50 – 60Hz
    消費電力 200 < … < 300
    冷却方式 空冷

    (1)ご要望により他波長も対応可能
    (2)レーザー内部の標準的なシーダーに基づく。オプションのラック型・外部チューナブルシーダーを用いて、スペクトル線幅を 10kHzまで狭線幅化可
    (3)単一周波数発振のみ対応。8時間以上、周辺温度変化が<3℃で測定
    (4)レーザー出力に応じて、PM980/HI1060/LMA型の出力ファイバ、コリメートファイバ、マルチプル出力、ビームスプリット方式にも、オプションにて対応

    オプション:外部ALSシーダー(FC/APCコネクタ接続)または外部チューナブル(温度及びピエゾ)シーダー(FC/APCコネクタ接続)が可能

    寸法(mm)
    寸法
    レーザーラック 480 x 460 x 130 mm
    レーザーヘッド <5W: 275 x 120 x 50 mmまたは<5+W: 325 x 120 x 50 mm

    ラックとレーザーヘッドからのビーム出力部間のケーブル長:約 1.5 m
    非冷却式レーザーヘッド
    空冷式電源ユニット – 横幅:19インチ(482.6mm)、高さ:3U(5.25インチ/133.35mm)
    パッシブ又はアクティブな1.5 mファイバー
    出力>1Wには、赤外ビームダンパー

    ファイバーレーザーの出力に応じて、ビーム出力方式にカスタム対応
    ビームスプリット方式 1:3 またはそれ以上、フリースペースまたはファイバー出力
    ビーム整形
    最新の光学機器の使用

    ALS CWファイバーレーザー 532nmの概要
    ALS-GR-532レーザーは、シングルモードファイバーの構造のみを採用しており 高安定で優れたビーム質の単一空間モードを実現する
    典型値:M2 < 1.05 、保証値:M2 < 1.1
    上記グラフは、ALS-GR-515シリーズの全レーザーの出力安定性を示す
    短期での出力変動:<+/- 0.2%(検出器のノイズによる制限あり)
    長期での出力変動:<+/- 0.3%時間(時)

    • 制御 – 測定用
    • 干渉計
    • 原子トラッピング
    • アルゴンレーザー置き換え
    • レーザードップラー流速計
    • 高分解能干渉計
    • ホログラフィー

    上記グラフは、標準で用意されているALS-GR-532 レーザーのビーム位置安定性を示しています。中心周波数の安定性及びビーム位置安定性に関して、産業分野ではアルゴンレーザーの置き換えニーズに唯一対応した製品として承認されました。

    カタログ

    Azur Light Systems社 CWシリーズ 532nm
    英文
    和文
2波長同時発振・シングルビーム・高出力レーザー「OCEAN」シリーズの仕様
2波長同時発振・シングルビーム・高出力レーザー「OCEAN」シリーズ
波長(1) 515 + 532nm 488 + 532nm 488 + 515nm
出力ビーム 0.5+0.5, 1+1, 2+2 W 0.5+0.5, 1+1, 2+2 W
出力可変 出力可変範囲は1~100%ですが10~100%でのご使用をお勧めします
ビーム質 M2 < 1.1
ビーム径(自由空間出力) 1 ± 0.2 mm(他のビーム径も応相談)
ビーム拡がり角 ビーム径に依存
空間モード TEM00
スペクトル線幅 – 単一周波数発振 < 200 kHz
出力安定性 短時間
出力安定性 8時間以上
< ± 0.2 %
< ± 0.3 %
ノイズ(100Hz – 10MHz)(単一周波数発振) < 0.05 % rms
周波数安定性 < 0.1 pm
出力偏光 > 400:1
ビーム位置安定性 < ± 0.5 μrad/℃
出力 レーザーヘッド部でフリースペース出力
レーザー制御 マルチターン・ポテンショメータ/タッチ・スクリーン/アナログ電圧
電源要件 90-240V/50-60Hz
消費電力 200 < …< 600 W
冷却方式 空冷

特定波長、より高出力レーザー、OEM設計をご希望の場合は、お問い合わせください

多用途性能 及び モジュラリティ能力

出力2W @ 507.4nm・CW発振レーザー:研究分野で高い評価を得ている機関の協力を得て、Azur Light Systems社はこの波長のように特定波長での高出力レーザーの設計をカスタムで行っています。

さらに、507.4nmの高調波として 253.7nmの波長のレーザービームを発生させることもできます。この波長は、Hg(水銀)原子をトラップすることが可能なHg遷移バンドに対応しています。

Azur Light Systems社は、その技術力により原子物理学の分野において最先端の研究開発に取り組んでいます。主な特徴としては、出力安定性・低ノイズ・周波数ロック・ビーム位置安定性・ビームプロファイル性能といった点が挙げられます。

Azur Light Systems社(ALS)

Azur Light Systems社は、新しい波長でのファイバーレーザー技術の開発・製造・販売を行っており、同社製品は 科学・産業・生物医学の分野で使用されています。製品技術はレーザー業界でも抜きん出ており、安定性と堅牢性を誇り、システムの統合化も容易に行えます。固体レーザー技術においては、競合他社を寄せ付けない性能を誇っています。

Azur Light Systems社の単一周波数・シングルモード・可視レーザーは、低ノイズ・高出力といった独自の性能に加え、ファイバーレーザー固有の高効率性と高安定性を提供しています。


上記グラフは、標準で用意されているAzur Light Systems社のBL/GRレーザーのビーム位置安定性を示しています。中心周波数の安定性及び ビーム位置安定性に関して、産業分野ではアルゴンレーザーの置き換えニーズに唯一対応した製品として承認されました。
