HN-STL-14 モード2本を用いる安定化 (Pacific Lasertec社)

2025年 06月05日

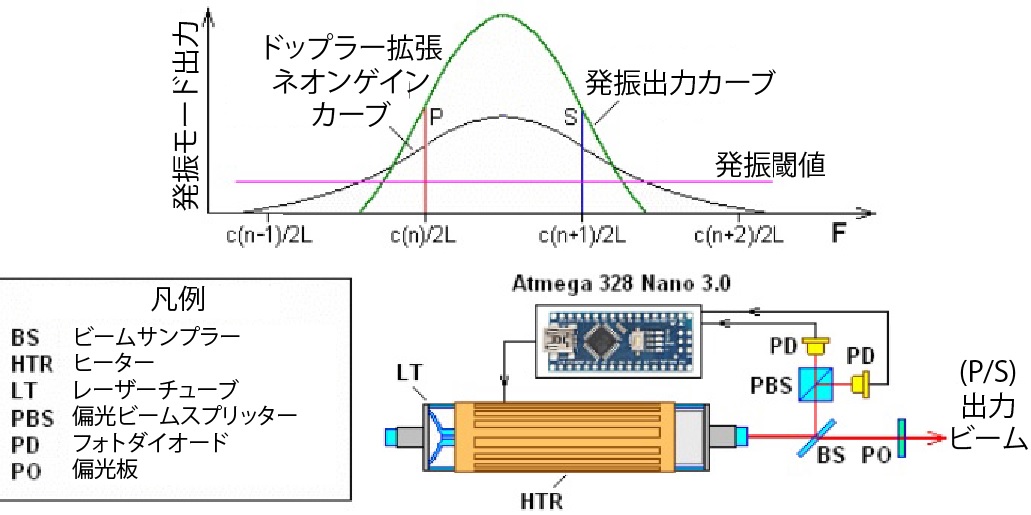

デュアルモード(2モード)偏光安定化では、レーザーチューブからの2つの偏光の相対振幅を使用してロックします。「デュアルモード単一周波数安定化HeNeレーザー」を参照してください。周波数を安定させるために、これらは通常、強制的に等しくされるため、LOPCの両側に等距離に配置されます。ただし、必要に応じて、それらの相対位置を適度な範囲で (ゆっくりと) 変更することができます。これは通常、ノブ、外部変調信号、またはソフトウェアコマンドによって行われます。偏光子は直交偏光しているため、不要なモードをブロックできます。あるいは、レーザーを両方のモードで使用して、管の縦モード間隔によって分離された2つの周波数を出力することもできます。この図はコントローラーの純粋なアナログ電子実装を示していますが、最新のシステムのほとんどはマイクロコントローラーを使用してロックアルゴリズムを実装しています。uSLC1d1.gifコントローラーを使用したシングルモードまたはデュアルモードの偏波安定化HeNeレーザーに例が示されています。
