タイミング分配システム
Cycle社 PULSE
PULSEタイミング分配システムは、市場で最も低い付加ジッターとドリフトで、光信号を遠隔地へ伝送します。
このシステムは、モードロックレーザー(OMO)の本質的に低ノイズなパルストレインをタイミング信号として活用し、光クロックまたはRFクロックに基づいてリファレンス化することが可能です。
厳選されたOMOのタイミング信号は、光ファイバータイミングリンクを通じて複数の端末ステーションに伝送され、その際の伝送遅延はCycle社独自の特許技術であるバランス光クロスコリレータ(BOC)を用いてアト秒精度検出され、アクティブに補正されます。
安定化されたファイバーリンクの出力先では、超短パルスレーザーやマイクロ波信号源をその出力信号、すなわちOMOのタイミング信号に厳密に同期させることができます。
この同期は、Cycle社の特許技術であるTCBOC(異なる波長間の光–光同期用)またはBOMPD(RF–光同期用)を用いて実現されます。
さらに、PULSEには専用の制御システムが搭載されており、すべての同期プロセスを自動化。重要なシステムパフォーマンスデータのログ取得も行い、365日24時間、
サブフェムト秒精度でのタイミング分配と同期をワンクリックで提供します。

カタログダウンロード:
- PULSE
- 英文
index
主な特長
特徴

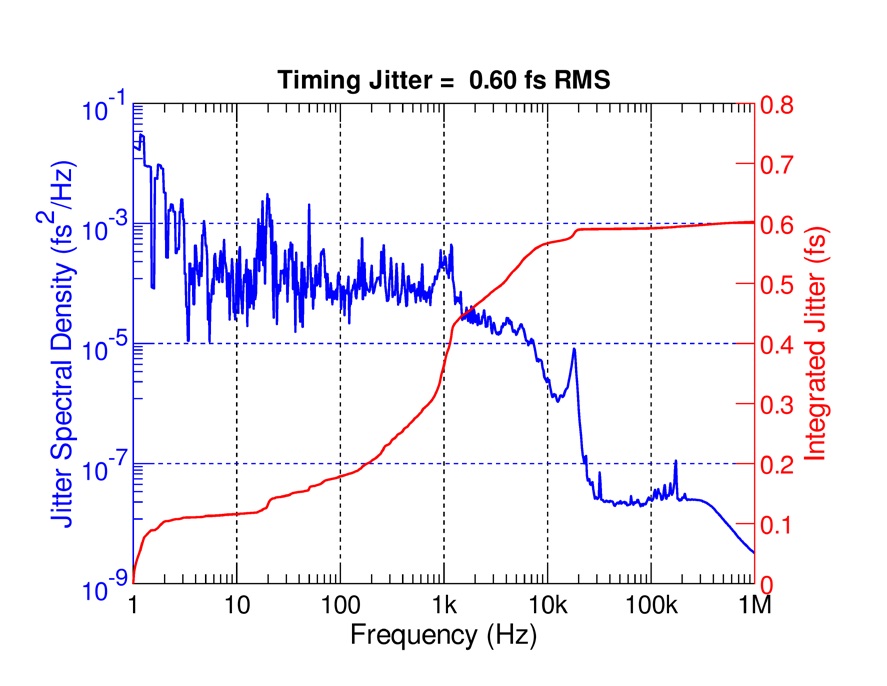

- タイミングジッターおよびドリフト:5fs未満(RMS)
- モジュラー構成で拡張可能(標準で最大8ファイバーリンク、最大10kmの距離に対応)
- EPICSによるリモートまたはローカル制御
- GUIによる自動探索およびロック機能
- 高度なモニタリングおよび制御機能を搭載
応用例
大規模施設における分散型マイクロ波およびレーザー光源の同期
- フリーエレクトロンレーザー(FEL)および粒子加速器
- 高出力レーザー施設
- 超高速電子回折装置(Ultrafast Electron Diffraction)
- 電波望遠鏡アレイ
仕様
項目 | 仕様 | 備考 |
---|---|---|
タイミングジッタ | <5fs RMS | 積分残留ノイズ:35μHz ~ 1MHz, 8時間測定時 |
ファイバーリンクタイプ | PMファイバーまたはSMファイバー | 偏波保持または標準シングルファイバー |
ファイバーリンク長 | <10km | より長い距離については 弊社にお問い合わせください |
ファイバーリンク数 | 最大8 | 各プラットフォーム単位で構成されており、 複数のプラットフォームを組み合わせることで 拡張可能 |
光波長 | 1555±10nm | パルスモードにて |
パルス繰り返し周波数 | 100MHz-1GHz | より高い繰り返し周波数については 弊社にお問い合わせください |
制御システムインターフェース | EPICS | TCP/IP経由 |
内蔵フィードバック | 含まれる | OMO, ファイバーリンクアクチュエータ などに適用 |
自動ロック | 含まれる | コンピュータのGUI経由 |
寸法 | 1.6 × 1.4 × 0.6 m³ 19インチラック |
光学モジュール用の絶縁・安定化された マスタープラットフォーム, 光電子モジュール用の温度制御ラック |
ファイバーリンク出力オプション
項目 | 仕様 | 備考 |
---|---|---|
光学PULSE受信機 | PMファイバーまたはSMファイバー | >10mW出力, 安定化されたOMOパルストレイン |
RF PULSE受信機 | SMA | パルス繰り返し周波数の任意の高調波における 超低ノイズのRF信号 |
BOC/TCBOC | PMファイバー | 遠隔レーザー同期用BOC/TCBOCへの入力 |
BOMPD | PMファイバー | 遠隔RF同期用BOMPDへの入力 |
E-SYNC | PMファイバーまたはSMファイバー | 遠隔レーザー/RF同期用ESYNCへの入力 |
EDFA | PMファイバー | 超低ノイズのループ内EDFA(光増幅器) — 8本の追加ファイバーリンクに対応する 総出力100mW超 |
