電子同期ユニット

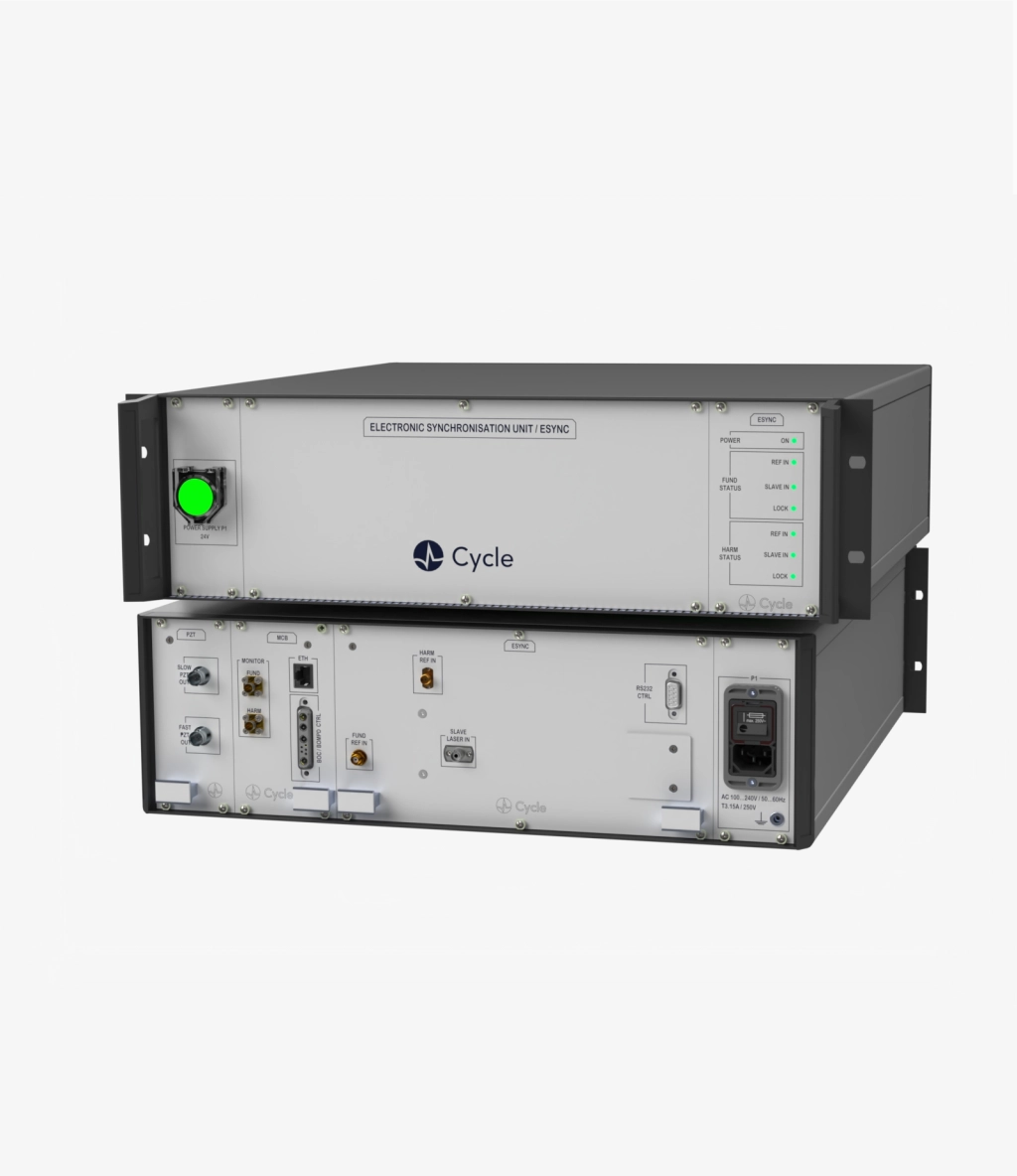

Cycle社 E-SYNC
ESYNC(電子同期ユニット)は、フェムト秒レベルの精度で超短パルスレーザーや
マイクロ波信号源を同期させるための、多用途かつ高精度なロッキング電子回路を備えています。
出力信号は、2つの入力間のタイミング誤差に比例したベースバンド信号であり、
これをフェーズロックループ(PLL)構成で使用することで、以下の同期が可能となります:
- レーザーをマイクロ波信号源に同期
- マイクロ波信号源をレーザーに同期
- 2台のレーザー同士を同期
ESYNC は、以下を含む幅広いオプションに対応しています:
- 高精度な高調波ロック
- レーザーステッパー制御
- RF信号の再生成
- 外部リファレンス入力(10 MHz / 100 MHz / 1 GHz)
- ECOPS(Electro-Optic Comb-based Optical Sampling)
- ASOPS(Asynchronous Optical Sampling) など

カタログダウンロード:
- E-SYNC
- 英文
index
主な特長
特徴

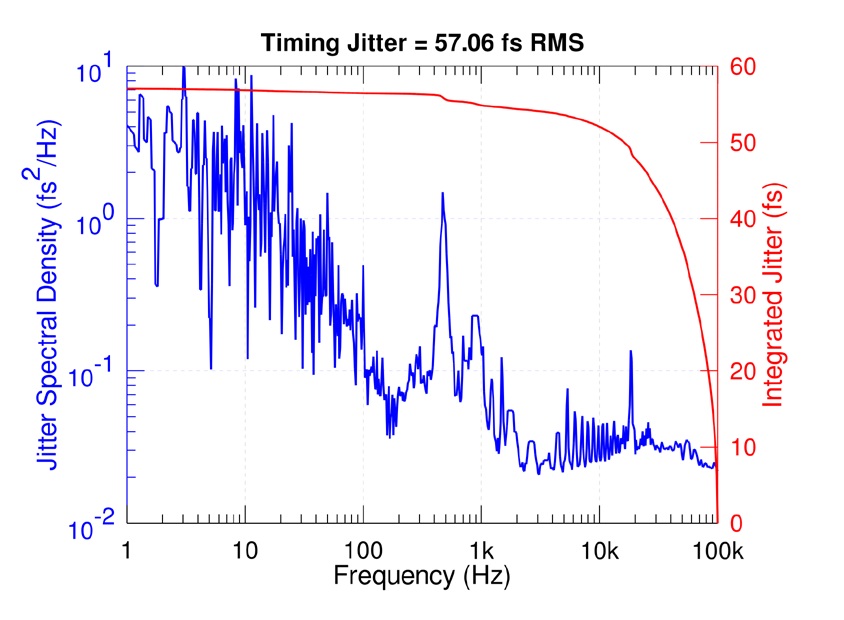

- RMSタイミングジッター100 fs未満
- 高度な基本波および高調波ロック機能
- ロックされた発振器間の遅延をユーザーが調整可能
- GUIによる自動検索・ロック機能
応用例
- 超短パルスレーザーとマイクロ波信号の同期
- ポンプ・プローブ実験における同期
- 電子制御光サンプリング(ECOPS)
- 非同期電子サンプリング(ASOPS)
仕様
標準デバイス
パラメータ | E-SYNC | 備考 |
---|---|---|
タイミングジッタ | <500fs RMS | 積分残留ノイズ:0.1Hz-100kHz |
基本入力周波数 | 10MHz-1.3GHz | レーザーの場合はパルス繰り返し周波数と 等しくする必要があります |
出力 PZT 電圧範囲 | 0-100V | デュアル PZT アンプ出力(高速および低速PZT向け) |
調整可能な遅延範囲 | 基本波周期の90% | 例:100 MHz のパルス繰り返し周波数に対して 9 ns の範囲 |
寸法 | 3U | 19インチ ラックモジュール |
制御システムインターフェイス | EPICS | TCP/IP 経由 |
内蔵フィードバック | 含まれる | スレーブレーザーのアクチュエーターに適用 |
自動ロック機能 | 含まれる | コンピュータ上のGUI経由で操作可能 |
オプションA:高調波ロック
パラメータ | E-SYNC | 備考 |
---|---|---|
タイミングジッタ | <100fs RMS | 積分残留ノイズ:0.1Hz-100kHz |
高調波入力周波数 | 40MHz-2.8GHz | 基本周波数の第4~第10高調波である必要があります |
調整可能な遅延範囲 | 基本波の1周期全体 | 例:100 MHzの繰返し周波数に対して10nsの範囲 |
オプションB:レーザーステッパー
パラメータ | E-SYNC | 備考 |
---|---|---|
標準コントローラ | SMC100, Picomotor, PIC-663 | その他のコントローラについては弊社にお問い合わせください |
オプションC:RF再生成
パラメータ | E-SYNC | 備考 |
---|---|---|
同期RF出力 | 80MHz-12GHz | この範囲内で任意の周波数出力が可能 |
オプションD:外部基準入力
パラメータ | E-SYNC | 備考 |
---|---|---|
外部RF入力 | 10MHz, 100MHz, 1GHz | その他の外部RF入力については弊社にお問い合わせください |
その他オプションについては弊社にお問い合わせください。
電子同期ユニット|多用途かつ高精度な位相および周波数ロックのテクニカルノート
2024.11.28
アプリケーション
- タイミング同期システム
