コボルト社(Cobolt)514nm,532nm,561nm 小型狭線幅レーザー 08シリーズ
Cobolt 514nm,532nm,561nm 08-01 シリーズ
index
波長別仕様
| モデル | 波長 | 出力 | ノイズ （rms） |
線幅 | 保証期間 |
|---|---|---|---|---|---|
| DPL | 514.4 ± 0.3nm | 50 [50]mW | < 0.25% | < 1MHz | 2年間 |
| 532.1 ± 0.3nm | 25~200[25~160]mW | < 0.25% | < 1MHz | 2年間 | |
| 561.2 ± 0.3nm | 25~100mW | < 0.25% | < 1MHz | 2年間 |
※[ ]内の値はアイソレーター搭載時の出力値
波長別仕様
- 515nm
- 532nm
- 561nm
-
515nm（08-DPL） 中心波長（nm） 514.4 ± 0.3 出力（mW）
アイソレータ無【アイソレータ有】50 [50] 内蔵アイソレータの有無 有 スペクトル帯域幅(半値全幅) < 1MHz スペクトル純度（サイドモード抑圧比）
@メインピークから±>0.5nm> 60 dB スペクトル純度（サイドモード抑圧比）
@メインピークから±>5nm> 80 dB Wavelen波長安定性（8時間, ± 3℃) < 1 pm ビーム拡がり角（全角） < 1.2 mrad 空間モード TEM(00) M² < 1.1 出射口のビーム対称性 > 0.95:1 出射口のビーム径 700 ± 70 µm ノイズ, 250 Hz – 2MHz (rms) < 0.25 %, (典型値 < 0.15 %) 長期出力安定性（8時間,±3℃） < 2 % 偏光消光 > 100:1, 比 > 100:1, 比 垂直 全システム消費電力 < 20 W 電源要件 5V / 5A 保証期間 2年間 -
532nm（08-DPL） 中心波長（nm） 532.1 ± 0.3 出力（mW）
アイソレータ無【アイソレータ有】25 [25]
50 [50]
100 [100]
200 [160]内蔵アイソレータの有無 有 スペクトル帯域幅(半値全幅) < 1MHz スペクトル純度（サイドモード抑圧比）
@メインピークから±>0.5nm> 60 dB スペクトル純度（サイドモード抑圧比）
@メインピークから±>5nm> 80 dB Wavelen波長安定性（8時間, ± 3℃) < 1 pm ビーム拡がり角（全角） < 1.2 mrad 空間モード TEM(00) M² < 1.1 出射口のビーム対称性 > 0.95:1 出射口のビーム径 700 ± 70 µm ノイズ, 250 Hz – 2MHz (rms) < 0.25 %, (典型値 < 0.15 %) 長期出力安定性（8時間,±3℃） < 2 % 偏光消光 > 100:1, 比 > 100:1, 比 垂直 全システム消費電力 < 20 W 電源要件 5V / 5A 保証期間 2年間 -
561nm（08-DPL） 中心波長（nm） 561.2 ± 0.3 出力（mW）
アイソレータ無【アイソレータ有】25 [該当なし]
50 [該当なし]
100 [該当なし]内蔵アイソレータの有無 無 スペクトル帯域幅(半値全幅) < 1MHz スペクトル純度（サイドモード抑圧比）
@メインピークから±>0.5nm> 60 dB スペクトル純度（サイドモード抑圧比）
@メインピークから±>5nm> 80 dB Wavelen波長安定性（8時間, ± 3℃) < 1 pm ビーム拡がり角（全角） < 1.2 mrad 空間モード TEM(00) M² < 1.1 出射口のビーム対称性 > 0.95:1 出射口のビーム径 700 ± 70 µm ノイズ, 250 Hz – 2MHz (rms) < 0.25 %, (典型値 < 0.15 %) 長期出力安定性（8時間,±3℃） < 2 % 偏光消光 > 100:1, 比 > 100:1, 比 垂直 全システム消費電力 < 20 W 電源要件 5V / 5A 保証期間 2年間

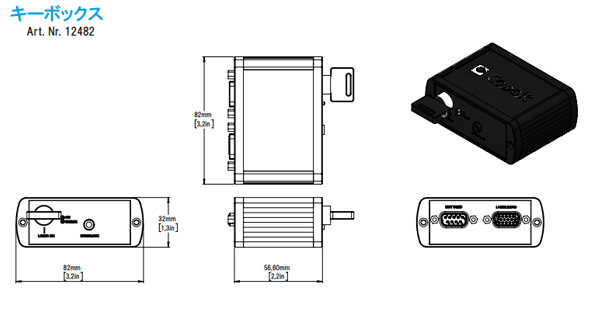

機械仕様
ファイバーピグテールバージョン（オプション）
ファイバーピグテール（オプション）は、弊社独自のHTCure技術により、ファイバーが高堅牢な密閉筐体内にしっかりと固定されており、広い温度範囲にわたる高安定の出力 及び輸送条件に対する優れた耐衝撃性を実現しています。
Cobolt 08-03: ファイバーピグテール（オプション） ? 仕様
 |
08- DPL 532 nm | 08-DPL 561 nm | |
|---|---|---|---|
| ファイバーからの出力強度（mW） | 最大100 mW | 最大50 mW | |
| 出力安定性（8時間,±3℃） | < 3 % | ||
| モードフィールド径(MFD)* | 4.0 ± 0.5 ?m | ||
| ファイバーコア径 | 該当なし | ||
| ファイバー出力 | FC/APC, ナローキーコネクタ | ||
| ファイバーの種類 | シングルモード/偏波保持 | ||
| ファイバーエンドキャップの有無 | 無 | ||
| 偏光 | 偏光消光比 > 100:1, ± 2° | ||
| ファイバー長（標準） | 1 m | ||
| 外部被覆 | 3ｍｍ径, 材質: ステンレススチール | ||
| 保証期間 | 製品に瑕疵があった場合、1年以内であればこれを保証 | ||
* モードフィールド径は、ファイバー伝送用の公称波長（480nm 及び 630nm）においてそれぞれ測定
ファイバーカップリングバージョン（オプション）
ファイバーカップリング（オプション）は、シングルモードもしくはマルチモードに対応した外部ファイバーカプラー及びファイバーをご用意しております。外部カプラーはレーザーヘッドに直接固定できます。製造過程におけるカップリング効率及び安全性の試験は実施済みです。
Cobolt 08-X7: シングルモードファイバー ? 仕様
 |
405 – 660 nm* | |
|---|---|---|
| カップリング効率 | > 50 % | |
| モードフィールド径(MFD) | 3.5 μm @ 405 nm – 7.5 μm @ 660 nm | |
| ファイバー出力 | FC/APC, ナローキーコネクタ | |
| ファイバーの種類 | シングルモード/偏波保持 | |
| ファイバーエンドキャップの有無 | 有 | |
| ファイバー長（標準） | 2 m | |
| 外部被覆 | 材質: ポリ塩化ビニル | |
| 保証期間 | 製品に瑕疵があった場合、1年以内であればこれを保証 |
* 488 nmは含めない
Cobolt 08-X6: マルチモードファイバー ? 仕様
| 532 nm | |
|---|---|
| カップリング効率 | > 60 % |
| ファイバーコア径 | 105 ?m |
| ファイバー出力 | FC/PC, ナローキーコネクタ |
| ファイバーの種類 | マルチモード |
| ファイバーエンドキャップの有無 | 無 |
| ファイバー長（標準） | 2 m |
| 外部被覆 | 材質: ポリ塩化ビニル |
| 保証期間 | 製品に瑕疵があった場合、1年以内であればこれを保証 |

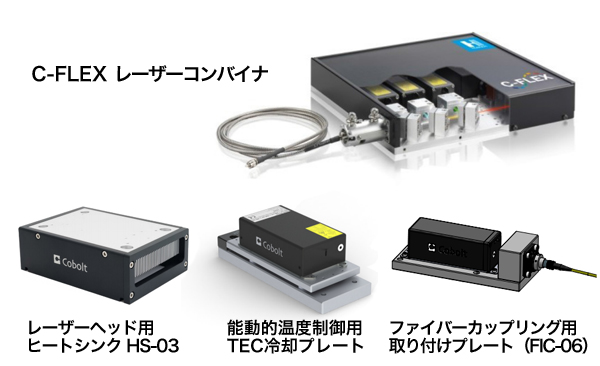

オプション＆アクセサリー
- C-FLEX社製レーザーコンバイナ
- レーザーヘッド用ヒートシンク HS-03
- 能動的温度制御用TEC冷却プレート
- ファイバーカップリング用取り付けプレート（FIC-06）

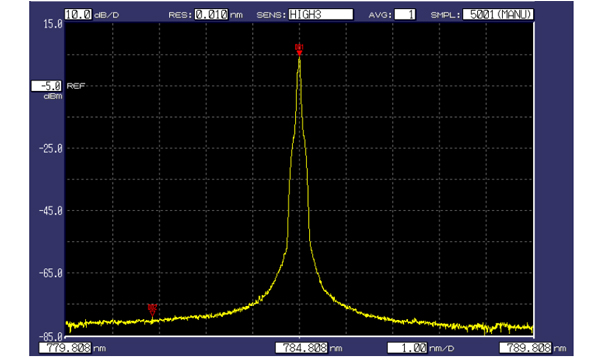

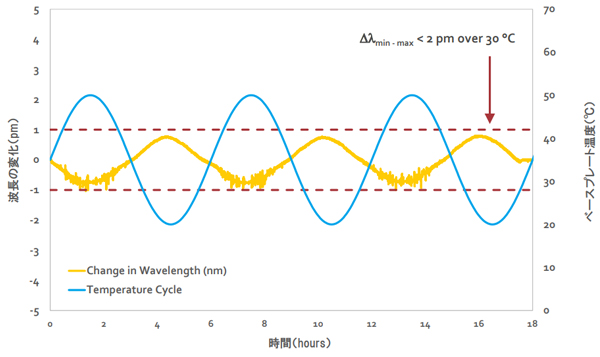

コボルト社(Cobolt)514nm,532nm,561nm 小型狭線幅レーザー 08シリーズのテクニカルノート
アプリケーション
- ラマン分光
- 量子研究
- 干渉計測
