AP-03-13 2軸レーザー干渉式変位センサー(LIDS2)の謎
2025年 07月01日

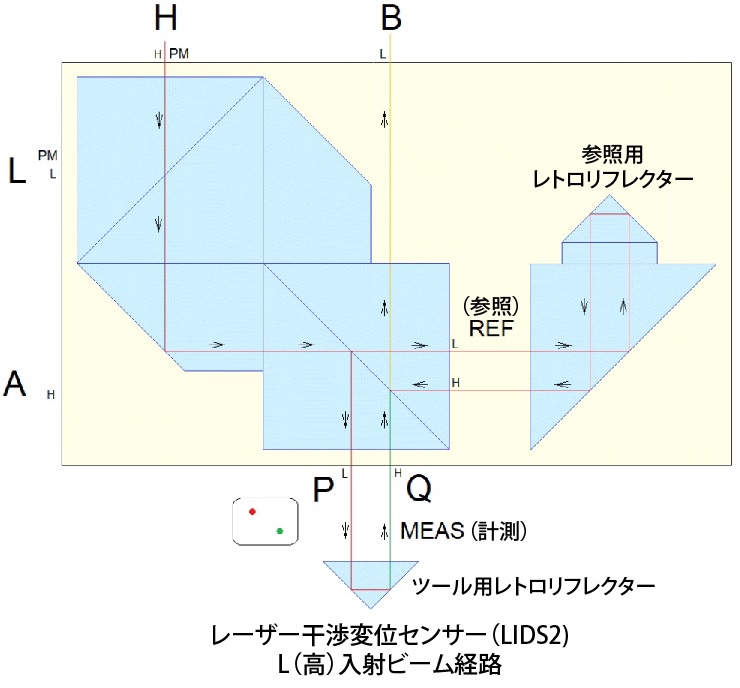

この美しく設計されたアセンブリは、ユニット自体に付いている情報以外何も記載されていない状態でeBayに登場しました。これは、巨大なステンレススチールケースに取り付けられたプリズムのブロックと独立したキューブコーナーを備えたプラットフォームで構成されています。プラットフォームの正確な位置合わせは、側面から止めネジを使用して微調整し、固定することができます。このアセンブリには、偏波保持(PM)ファイバーから供給される2つの入力と、関連する検出器用の対応するファイバー出力(非PM)があります。これらは入力としてラベル付けされていませんが、出力にPMファイバーを配置するのは明らかに愚かなことです。ビームパスは入力と出力の間でほぼ対称ですが、完全に対称ではありません。そして、完全に対称ではないことは、トレースするときに意味をなさなくなります。
