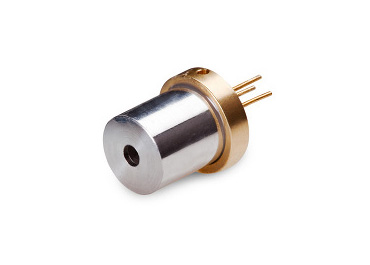

オンダックス社 (ONDAX) 単一縦モード・TO CAN・コリメート光出射・半導体レーザー SureLock™ CP

ONDAX (オンダックス)社製波長安定化レーザーはシングルモード発振、コリメート単一波長レーザー製品で、超小型のTO缶サイズで提供されます。非常に細い線幅、幅広い環境温度範囲での作動能力、低消費電力での発振、可搬装置レベルの性能を誇り、幅広い装置組込用アプリケーションでご利用頂けます。

SureLock™シリーズのレーザーは、すべてのONDAX 社製 PowerLocker VHG(三次元ホログラフィック・グレーティング)で安定化され、正確で超安定的な中心波長、環境温度への低依存度、固定した帯域全体での安定した光学性能を誇ります。

主な特長

  • 狭スペクトル線幅
  • コリメート光出射
仕様
  • 405nm
  • 633nm
  • 785nm(175/225mW)
  • 785nm(500mW)
  • 830nm

  • 主要性能
    パラメーター 記号 最小値 典型値 最大値 単位
    出力 Po 12/25/40 mW
    中心波長(真空時)1 Lp 404.5 405 405.5 nm
    Lp 405.5 406 406.5 nm
    線幅(MHz) Δλ 160 MHz
    中央安定温度 Tc 15 25 35
    安定温度範囲 Tr 10 14
    動作性能
    パラメーター 記号 最小値 典型値 最大値 単位
    閾値電流 Ith 30 35 mA
    動作電流 Iop 45/55/75 65/75/100 mA
    動作電圧 Vop 5.4 6.5 V
    レーザー逆電圧 Vrl 2 V
    コリメート・ビーム径(FWHM) Qv 0.4×0.4 mm
    微分効率 DE(dP/dl) 1 mW/mA
    動作温度2 Top 0 25 60
    保管温度2 Ts -10 60
    偏光 100:1
    偏光オリエンテーション TE

    1 ご注文時に使用波長をご指定下さい
    2 結露無し 本ページ内で条件が記載がない場合、出力は規定出力、ケース温度は25℃と致します

    波長安定性
    光出力安定度
    側面図
    底面図

    ピン配置
    ピン 説明
    1 レーザー・ダイオード・アノード
    2 筐体
    3 レーザー・ダイオード・カソード
    型番
    • CP-40X-PLR12
    • CP-40X-PLR25
    • CP-40X-PLR40

  • 主要性能
    パラメーター 記号 最小値 典型値 最大値 単位
    出力 Po 40/70 mW
    中心波長(真空時)1 Lp 632.75 633 633.25 nm
    線幅(MHz) Δλ 150MHz 0.06nm
    中央安定温度 Tc 15 25 35
    安定温度範囲 Tr 10
    動作性能
    パラメーター 記号 最小値 典型値 最大値 単位
    閾値電流 Ith 64 80 mA
    動作電流 Iop 160 210 mA
    動作電圧 Vop 2.8 3.0 V
    ビームダイバージェンス 垂直(FWHM) Qv <2 mrad
    ビームダイバージェンス 平行(FWHM) Qv <2 mrad
    ビームサイズ 0.6×0.9 mm
    微分効率 DE(dP/dl) 0.6×0.9 mW/mA
    動作温度2 Top 35
    保管温度2 Ts -10 60
    偏光 100:1
    偏光オリエンテーション TE

    1 ご注文時に使用波長をご指定下さい
    2 結露無し 本ページ内で条件が記載がない場合、出力は規定出力、ケース温度は25℃と致します

    波長安定性
    光出力安定度
    側面図
    底面図

    ピン配置
    ピン 説明
    1 レーザー・ダイオード・アノード
    2 筐体
    3 レーザー・ダイオード・カソード
    型番
    • CP-633-PLR40
    • CP-633-PLR70

  • 主要性能
    パラメーター 記号 最小値 典型値 最大値 単位
    出力 Po 175/225 mW
    中心波長(真空時)1 Lp 784.5 785 785.5 nm
    線幅(MHz) Δλ 12 MHz
    中央安定温度 Tc 15 25 40
    安定温度範囲 Tr 10
    動作性能
    パラメーター 記号 最小値 典型値 最大値 単位
    閾値電流 Ith 80 110 mA
    動作電流 Iop 350 500 mA
    動作電圧 Vop 2 2.8 V
    ビームダイバージェンス 垂直(FWHM) Qv 0.2 Degrees
    ビームダイバージェンス 平行(FWHM) Qv 0.1 Degrees
    微分効率 DE(dP/dl) 0.6 mW/mA
    動作温度2 Top 0 35
    保管温度2 Ts -10 60
    偏光 100:1
    偏光オリエンテーション 0.25×0.7

    1 ご注文時に使用波長をご指定下さい
    2 結露無し 本ページ内で条件が記載がない場合、出力は規定出力、ケース温度は25℃と致します

    波長安定性
    光出力安定度
    側面図
    底面図

    ピン配置
    ピン 説明
    1 レーザー・ダイオード・アノード
    2 筐体
    3 レーザー・ダイオード・カソード
    型番
    • CP-785-PLR175
    • CP-785-PLR225

  • 主要性能
    パラメーター 記号 最小値 典型値 最大値 単位
    出力 Po 500 mW
    中心波長(真空時)1 Lp 784.5 785 785.5 nm
    線幅(MHz) Δλ 0.15 0.25 MHz
    中央安定温度 Tc 20 40
    安定温度範囲 Tr 14
    動作性能
    パラメーター 記号 最小値 典型値 最大値 単位
    閾値電流 Ith 300 mA
    動作電流 Iop 1000 1500 mA
    動作電圧 Vop 1.9 2.2 V
    レーザー逆電圧 Vrl 2 V
    ビームサイズ(FWHM) Qv 1.0×0.5 mm
    エミッターサイズ 1×100 μm
    ビームダイバージェンス 0.25×3.5 Degrees
    微分効率 DE(dP/dl) 0.7 mW/mA
    動作温度2 Top 0 50
    保管温度2 Ts -20 80
    偏光 100:1
    偏光オリエンテーション TE

    1 ご注文時に使用波長をご指定下さい
    2 結露無し 本ページ内で条件が記載がない場合、出力は規定出力、ケース温度は25℃と致します

    波長安定性
    光出力安定度
    側面図
    底面図

    ピン配置
    ピン 説明
    1 レーザー・ダイオード・カソード
    2 筐体/レーザー・ダイオード・アノード
    3 Not Connected
    型番
    • CP-785-PLR500-2

  • 主要性能
    パラメーター 記号 最小値 典型値 最大値 単位
    出力 Po 500 mW
    中心波長(真空時)1 Lp 829.5 830 830.5 nm
    線幅(MHz) Δλ 0.15 MHz
    中央安定温度 Tc 20 40
    安定温度範囲 Tr 14
    動作性能
    パラメーター 記号 最小値 典型値 最大値 単位
    閾値電流 Ith 280 mA
    動作電流 Iop 900 1100 mA
    動作電圧 Vop 1.9 2.2 V
    レーザー逆電圧 Vrl 2 V
    ビームサイズ(FWHM) 1.0×0.5 mm
    エミッターサイズ 1×100 μm
    微分効率 DE(dP/dl) 0.7 mW/mA
    動作温度2 Top 0 50
    保管温度2 Ts -20 80
    偏光 100:1
    偏光オリエンテーション TE

    1 ご注文時に使用波長をご指定下さい
    2 結露無し 本ページ内で条件が記載がない場合、出力は規定出力、ケース温度は25℃と致します

    波長安定性
    光出力安定度
    側面図
    底面図

    ピン配置
    ピン 説明
    1 レーザー・ダイオード・カソード
    2 筐体/レーザー・ダイオード・アノード
    3 Not Connected
    型番
    • CP-830-PLR500
