コボルト社 (Cobolt) Tor™ XS Qスイッチレーザー

Cobolt Tor™ XS

Cobolt Tor™ XS
超小型 トリガ動作可能 Qスイッチレーザー

Cobolt社製Tor™ XSレーザーは、高性能Qスイッチ発振・ダイオード励起レーザーです。洗練されたキャビティ設計により、高品質のTEM00ビームにて高いパスル繰り返し周波数、短パルス性、並外れたパルス間安定性を独自に実現しています。

Cobolt社が特許を保有するHTCure™技術を用いて製造された本レーザーは、この技術により密閉構造のヘッド内に収められ、高堅牢性と高信頼性を誇り、要求の厳しい環境下におけるOEM製品としても高い適合性を有しています。

Cobolt社製 Tor™ XSレーザーは、コンパクト・高堅牢性。高平均出力・高パルスエネルギーという性能を兼ね備えているので、特にLIBS(レーザー誘起ブレークダウン分光法)や光音響分光などの産業分野及び科学分野における多種多様なアプリケーションに最適な光源です。

主な特長
  • パルスエネルギー:最大100μJ/平均出力:100mW
  • パルス繰り返し周波数:最大1kHz/入力トリガパルス:300μs
  • パルス幅:2ns~3.5ns
  • 超堅牢設計
  • 高性能パルスレーザー(対応波長532nm/1064nm)
トリガをかけたパルス信号の波形
パルス間ジッター <2μs – Tor XS 532nm
出射口でのビームプロファイル – Tor XS 1064nm
仕様
大気中の波長 (nm) 1 532.1 ± 0.3 1064.2 ± 0.6
平均出力@1kHz 50 ± 5 mW 50 ± 5 mW 100 ± 10mW
パルスエネルギー 50 ± 5 μJ 50 ± 5 μJ 100 ± 10μJ
ピークパワー > 13 kW > 13 kW > 27 kW
パルス幅 2 – 3.5 ns
繰り返し周波数 シングルショットパルスで最大1kHz
パルス間ジッター < 2 μs
長時間安定性(8時間± 3℃, 1kHz) < 3 %
パルス間の振幅安定性 < 10 %
出射口におけるビーム径(mm) 1.1 ± 0.2 1.4 ± 0.3
出射口におけるビーム対称性 > 0.85:1
空間モード(TEM00) < 1.3
ビーム拡がり角,全角(mrad) 5 ± 1 8 ± 1
偏光比 (直線, 垂直) > 100:1
システムの全消費電力 < 15W
電源要件 5V/5A または 12V/2A
保証期間 1年間以内であれば、動作時間は無制限で保証

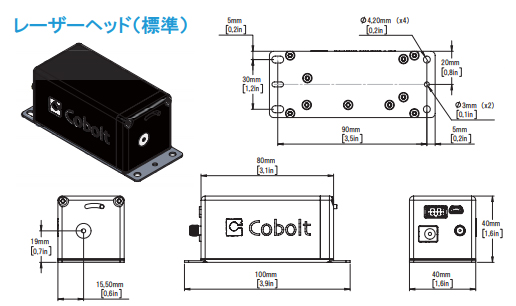

機械仕様
電気的インターフェイス
Molex製10ピン(キーコントロールボックスと接続)
ピン 機能
1 リモートインターロック
2 OV(グランド)
3 直接On/Off(+5V入力)-OEMのみ
4 キースイッチ
5 LED1A(レーザーOn)
6 LED2(エラー)
7 LED1B(レーザーOn)※余分なピン
8 未使用(テスト)
9 未使用(グランド)
10 未使用(グランド)

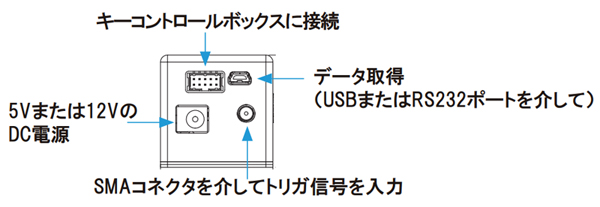

Tor XS レーザーヘッド

通信インターフェイス
通信 USB または RS-232
標準ポートレート(通信速度) 19200

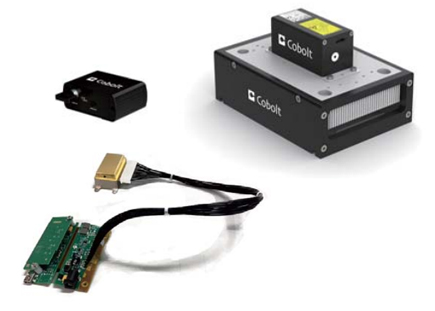

オプション&アクセサリー
  • レーザーヘッド用ヒートシンク

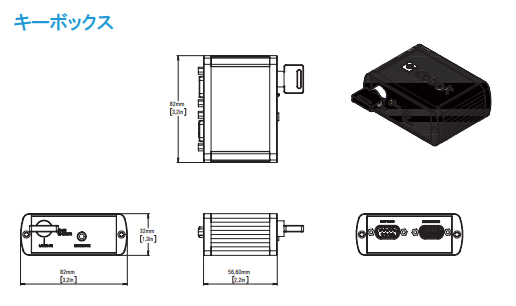

  • CDRH動作用のキーボックス

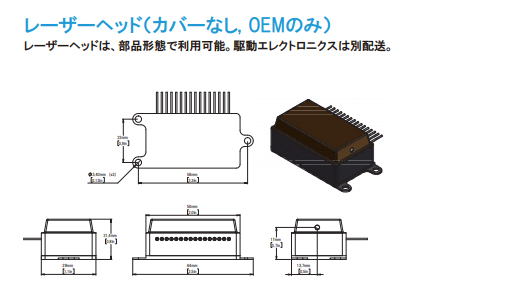

  • カバーなしのレーザーヘッド(OEMの場合のみ)
カタログ
Cobolt社 Tor™ XS
英文
和文
アプリケーション
  • LIBS
  • レーザーマーキング
  • 光音響分光
