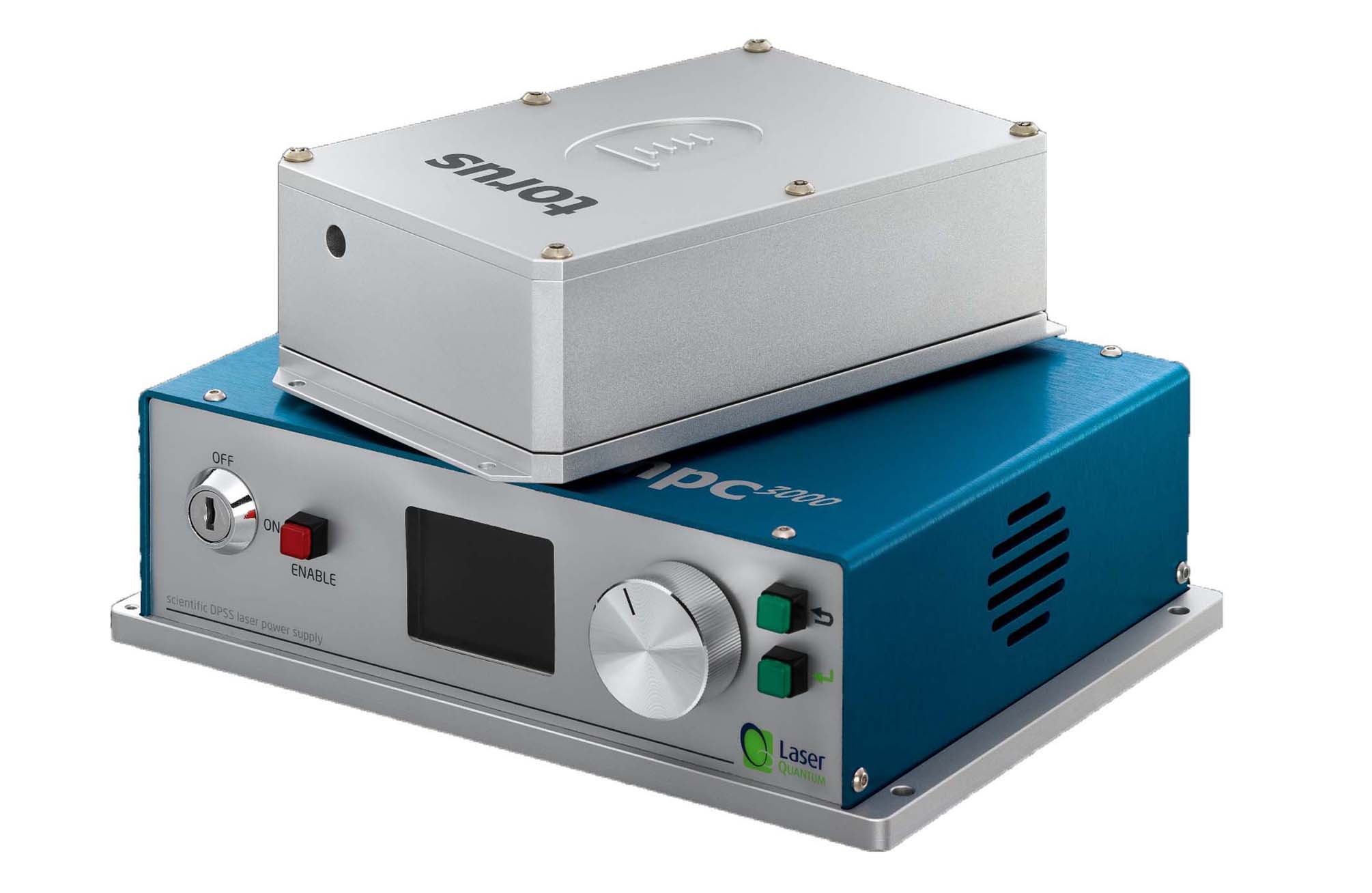

単一縦モードグリーンDPSSレーザー Torus

PDF PDFダウンロード

532nm・〜400mW
Laser Quantum
532nm・〜400mW
Torusは進行波型の単一縦モードレーザーです。デジタル電子技術を駆使することにより、波長は532nmにロックされ、モードホップが起こりません。電源に装備されているRS232C専用ポートを介してレーザーを外部からコントロールできます。独自のキャビティデザイン（特許取得）により、長時間安定に狭バンド幅を達成しています。

● 特長

・ 出力　50～400mW
・ バンド幅　<1MHz
・ 周波数ロック
・ 超低ノイズ
・ コヒーレント長 >100m
・ 筐体内完全密封
・ 高安定性
・ マイクロプロセッサ制御
・ RS232制御

● アプリケーション

・複写技術
・ウエハー検査
・干渉
・ブリルアン散乱
・ホログラフィー
・PIV
・ラマン分光

● 仕様

Model torus
波長 532nm
出力 50/100/150/200/250/300/400mW
横モード TEM00
バンド幅 1MHz
コヒーレント長 >100m
ビーム径 1.7mm
ビーム拡がり角 0.4mrad
M2 <1.1
ビーム位置安定度
<5μrad
出力安定度（8時間）
<1.0% rms
ノイズ　1Hz～100MHz
<0.5% rms
偏光比
100:1
偏光方向
垂直
ビームアングル
1mrad
ユーティリティ
寸法
175×110×54.5mm
ビーム位置
40mm
取付け穴　直径
4mm
取付け穴　間隔（側面方向）
75mm*
取付け穴　間隔（前後方向）
168mm*
重量
1.3kg
電源オプション
mpc3000（標準）
smd9000（オプション）
動作温度
15～35℃
ウォームアップタイム
15分
レーザークラス
Class 3b
レーザーヘッド必要後部スペース
100mm
*取付穴の中心からの測定

● Dimension
