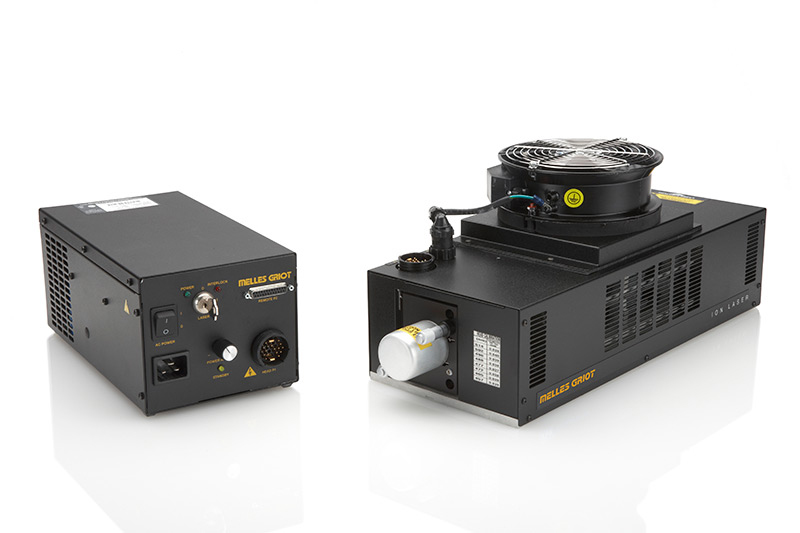

チューナブルイオンレーザー MAP/AP

PDF PDFダウンロード

454nm〜676nm・〜100mW
CVI Melles Griot
454nm〜676nm・〜100mW
イオンガスレーザーの特長であるマルチラインの中から、一波長のみをリトロープリズムで選択しますので、近接波長がまったく混入しない純粋な単色光が得られます。643モデルでは、Krを混入することによりArだけでは得られない黄～赤までの波長が選択可能になりました。
Ar（発振波長：457～514nm）には、532（低出力モデル）と543（高出力モデル）があります。光出力一定モードで使用すると、長時間使用しても出力変動が1%未満に抑えられ、RMSノイズも著しく低減されます。

● 特長

・単色波長チューナブル
・出力
　30mW（532）
　195mW（543）
　20mW（643）
・強制空冷
・光フィードバック
・波長範囲　454～676nm
・低ノイズ
・CE規格準拠

● アプリケーション

・ラマン分光
・バイオテクノロジー
・フォトルミネセンス
・レーザー顕微鏡

● 仕様

532AP/MAP・543AP/MAP 643AP
消光比 >250:1 >250:1
ビーム位置安定度 <±30μrad <±30μrad
出力安定度（2時間） ±0.5% ±0.5%
ノイズ p-p（%） 488nm　1MHz
<100kHz
4
6
5
7
514nm　1MHz
<100kHz
4
6
6
10
568nm　1MHz
<100kHz
──
3
6
647nm　1MHz
<100kHz
──
5
8
Model
 532-AP 532-MAP 543-AP 543-MAP 643-AP
最大出力（mW） 40 60 130 195 20
波長別出力 (mW）
454nm - - 5 8 -
457nm 10 15 26 39 -
465nm 9 14 18 27 -
472nm 8 12 18 27 -
476nm 15 23 28 42 4
483nm - - - - 10
488nm 40 60 125 188 20
496nm 14 21 24 36 4
502nm 4 6 12 18 -
514nm 42 60 130 195 10
520nm - - - - 20
568nm - - - - 20
647nm - - - - 20
676nm - - - - 20
ビーム径（mm） 0.66 0.90 0.72 1.10 0.75
拡がり角（mrad） 1.1 2.0 1.0 1.8 1.1
横モード TEMoo multi TEMoo multi TEMoo
M2 1.2 multimode 1.2 multimode 1.2
ユーティリティ
動作時の温度範囲
5～40℃
保管時の温度範囲
-10℃～60℃
相対湿度（結露なし）
0～90%
寸法（532）
（543/643）　
427×152×203mm
492×189×203mm
重量（532）
（543/643）　
7kg
11.4kg
レーザークラス
Class 3b

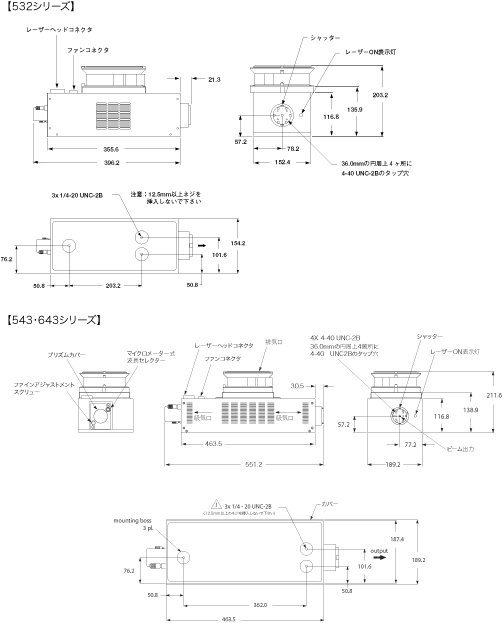

● Dimension
